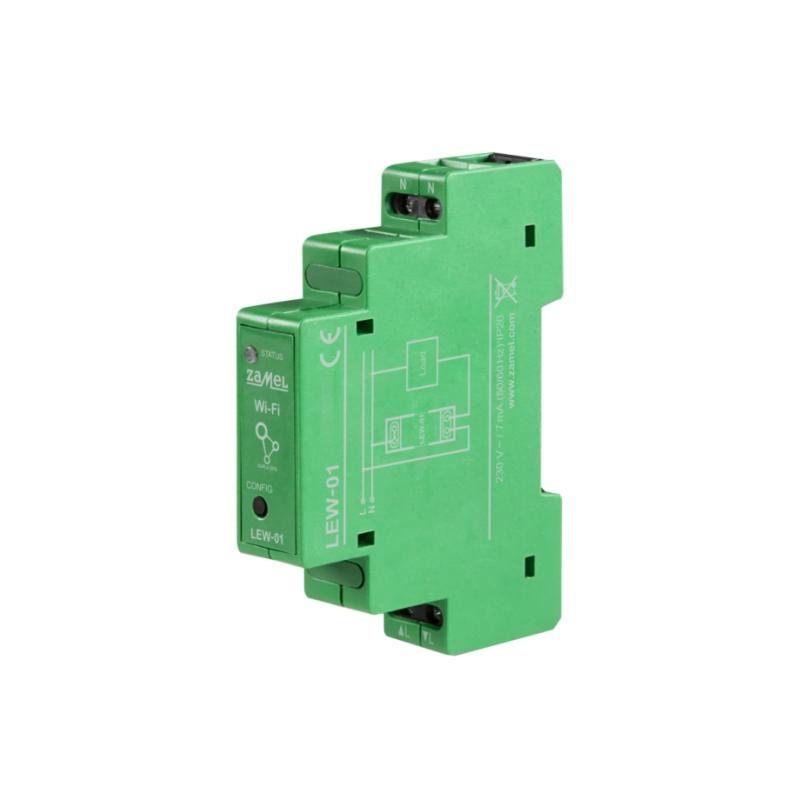

LEW-01 to działające w systemie Supla urządzenie przeznaczone do monitorowania energii elektrycznej na obwodach jednofazowych zabezpieczonych wyłącznikiem nadmiarowo-prądowym o maksymalnej wartości 16 A. Pomiar wykonywany jest dwukierunkowo, metodą bezpośrednią co czyni monitor właściwym do stosowania zarówno w obwodach oświetleniowych, gniazdkowych czy przy jednofazowych instalacjach fotowoltaicznych. Urządzenie montowane jest na szynie DIN (TH-35) i zajmuje szerokość jednego modułu. Dane pomiarowe dostępne są w aplikacji Supla z możliwością eksportu do pliku CSV.

Cechy produktu

• pomiar bezpośredni,
• do monitorowania obwodów jednofazowych zabezpieczonych wyłącznikiem nadmiarowo-prądowym o maksymalnej wartości 16 A
• monitor dwukierunkowy – odpowiedni również dla jednofazowych instalacji fotowoltaicznych
• montażu na szynie DIN (TH-35), szerokość jednego modułu
• analiza danych w aplikacji Supla z możliwość eksportu
• szerokie możliwości integracji za pośrednictwem protokołu MQTT
• Charakterystyka produktu

Dane techniczne

• Sposób montażu Szyna TH-35, 1 moduł
• Napięcie znamionowe 230V AC
• Tolerancja napięciowa -20% do 10%
• Znamionowy pobór mocy 0,8W
• Częstotliwość 50Hz
• Dokładność pomiaru Klasa 2 (+/-2%)
• Parametry pomiaru Pomiar bezpośredni 16A
• Zakres temperatur pracy od -10 do 55°C
• Sygnalizacja optyczna zasilania Dioda LED
• Stopień ochrony IP20
• Maksymalny przekrój przewodów 4 (przewody o przekroju do 2,5mm2)
• Transmisja Wi-Fi 2.4GHz
• Wysokość urządzenia 90 mm
• Szerokość urządzenia 17,5 mm
• Głębokość urządzenia 66 mm
• Zasięg działania Zasięg sieci Wi-Fi
• Waga 0,050kg
• Zaciski zasilania napięciowe L; N
• Zaciski pomiarowe L’
