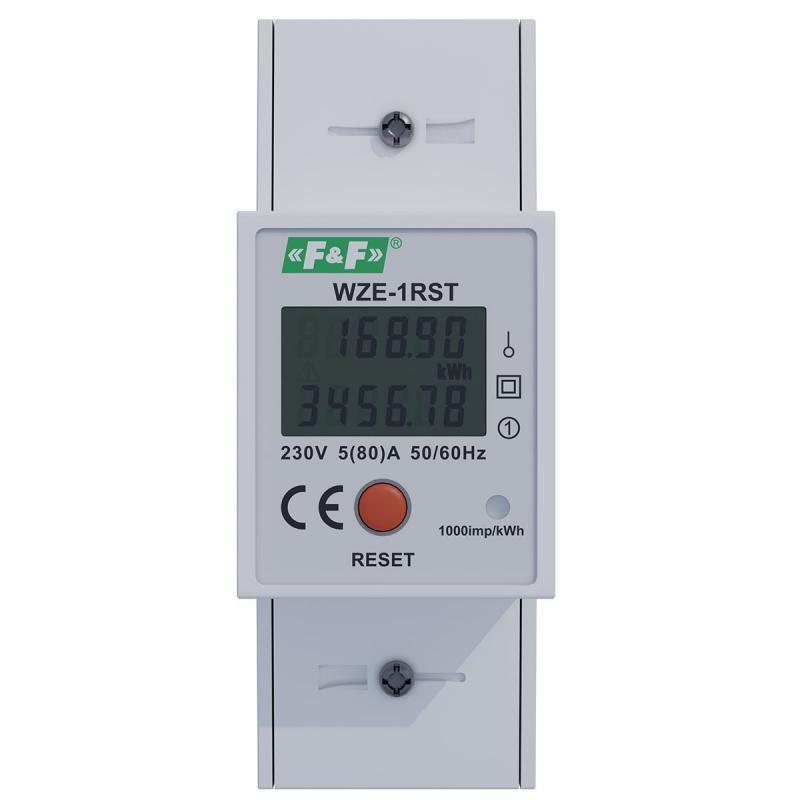

Licznik 1 fazowy zużycia energii elektrycznej z dwoma pozycjami zużycia energii  na wyświetlaczu LCD.

Możliwość resetowania stanu licznika pomocniczego.

Działanie

Wskaźnik WZE-1 RST jest statycznym (elektronicznym) urządzeniem do mierzenia zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Wyposażony jest w 2 wyświetlane jednocześnie wskaźniki zużycia energii. Jeden pokazuje całkowitą wartość zużycia energii, a drugi – zużycie energii od momentu ostatniego skasowania licznika.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Ilość pobranej energii wskazywana jest na wyświetlaczu licznika. Dodatkowo pobór energii sygnalizowany jest mruganiem czerwonej diody LED.

Kasowanie licznika pomocniczego

Kasowalny wskaźnik energii czynnej może zostać zresetowany poprzez naciśnięcie i przytrzymanie przycisku „RESET” znajdującego

się na froncie urządzenia przez około 5 sekund. Spowoduje to powrót wartości wyświetlanej w górnej części ekranu LCD do początkowych ustawień (00000.0), nie zmieniając jednocześnie wartości licznika głównego.

Dane techniczne:

• Typ jednofazowy
• Napięcie odniesienia 230 V AC, 50 Hz
• Prąd bazowy 5 A
• Prąd maksymalny 80 A
• Minimalny prąd mierzony 0,02 A
• Pobór własny licznika 8 VA; 0,4 W
• Zakres wskazań liczydła 0÷99999,9 kWh
• Stała licznika 1000 imp/kWh
• Sygnalizacja sczytywania LED czerwona
• Wyjście impulsowe SO+ SO- otwarty kolektor
• Napięcie podłączenia SO+ SO- maks. 27 V DC
• Prąd podłączenia SO+ SO- maks. 20 mA
• Czas impulsu SO+ SO- 90 ms
• Klasa dokładności 1
• Długość przewodu SO+ SO- maks. 20 m
• Przyłącze zaciski śrubowe 16 mm²
• Temperatura pracy -25 ÷ 65°C
• Wymiary 2 moduły (35 mm)
• Montaż na szynie 35 mm
• Stopień ochrony (wewnątrz pomieszczeń) IP51
