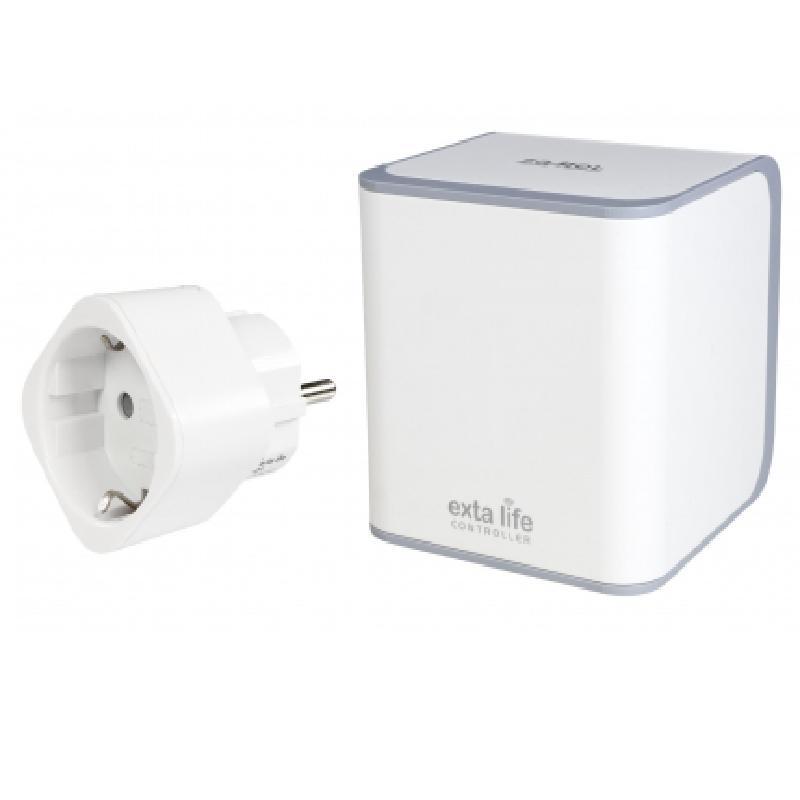

ZESTAW DO POMIARU ENERGII EFC-01+ROG-21 ZPE-21

W skład zestawu ZPE-21 wchodzi:

1. kontroler EFC-01

To jednostka centralna, która łączy odbiorniki, czujniki i nadajniki EXTA LIFE nadając im funkcjonalność systemu inteligentnego. Zadaniem kontrolera jest także współpraca z urządzeniami mobilnymi działającymi w oparciu o system Android oraz iOS. Wymaga to zainstalowania darmowej aplikacji EXTA LIFE, która umożliwia konfigurację całego systemu oraz jego późniejszą obsługę. Rola kontrolera EFC-01 w systemie EXTA LIFE sprowadza się do zarządzania wszystkimi jego elementami, które zostały z nim sparowane. Jest to także doskonałe narzędzie dla instalatora systemu - umożliwia zdalne dopisywanie nadajników do odbiorników oraz ich parametryzację.

CECHY FUNKCJONALNE PRODUKTU

• Dwukierunkowa transmisja danych pozwala na automatyczne, zdalne kontrolowanie stanu odbiorników.
• Zaplanowane wcześniej działania realizowane są w systemie exta life automatycznie.
• Dzięki zaawansowanym funkcjom logicznym dom sam reaguje na zmierzch, spadek temperatury lub inne zaplanowane zdarzenia.
• Szyfrowana transmisja zabezpiecza dom przed ingerencją osób trzecich.
• Zdalny dostęp pozwala na kontrolowanie domu poprzez aplikację mobilną z dowolnego miejsca na świecie.
•

DANE TECHNICZNE

• Symbol : EFC-01
• Znamionowe napięcie zasilania : 5 V DC / 1,2 A  Standard Micro-USB
• Znamionowy pobór mocy : 1,1 W
• Komunikacja z elementami EXTA LIFE : radiowa – pasmo ISM 868 MHz ( 868,50 MHz )
• Sposób transmisji : dwukierunkowa – 9600 bps
• Zintegrowany router Wi-Fi : brak – konieczność podłączenia zewnętrznego routera Wi-Fi
• Transmisja z urządzeniami mobilnymi : oparta o protokół TCP/IP
• Zasięg działania : do 350 m w terenie otwartym
• Możliwość podłączenia anteny zewnętrznej : nie
• Podtrzymanie zegara : tak – wymienna bateria CR1620
• Złącza : 1 x RJ45 Ethernet Port
• 1 x micro USB B 2.0
• 2 x USB A 2.0
• przycisk RESET
• Maksymalna liczba obsługiwanych urządzeń* : 100
• Możliwość aktualizacji oprogramowania : tak
• Sygnalizacja : diody LED
• Temperaturowy zakres pracy : -10 ÷ +55°C
• Stopień ochrony obudowy : IP20
• Klasa ochronności : III
• Wymiary : 70 x 70 x 70 mm
• Waga : 0,290 kg
• Zgodność z normami : PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2

* Dotyczy wszystkich urządzeń sparowanych z kontrolerem (nadajniki / odbiorniki / czujniki).

2. radiowe gniazdo ROG-21

Umożliwia sterowanie dowolnymi odbiornikami w domu lub biurze. Współpracuje z urządzeniami o napięciu 230 V AC i maksymalnym obciążeniu 13 A / cosφ=1 lub 8 A cosφ=0.5.

Zestaw oferuje komfortowe rozwiązanie służące do zdalnego sterowania oświetleniem, odbiornikami oraz pomiar zużycia energii elektrycznej.

CECHY FUNKCJONALNE PRODUKTU

• znamionowe napięcie zasilania 230 V AC,
• transmisja dwukierunkowa – wskazanie aktualnego stanu oraz poboru energii w aplikacji,
• niezależne czasy dla nadajników radiowych, kontrolera,
• łatwy montaż – wystarczy włożyć do gniazdka elektrycznego.
• kompatybilny z kontrolerem oraz nadajnikami systemu EXTA LIFE,
• programowalny stan wyjścia po włączeniu napięcia zasilającego, pomiar parametrów sieci (napięcie, natężenie prądu), pomiar mocy czynnej,
• możliwość aktualizacji oprogramowania,
• 1 kanał wyjściowy 230 V,
• 2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz, czasowy),
• dedykowany do sterowania dowolnymi urządzeniami 230 V AC o maksymalnym obciążeniu 13 A / cosφ=1,

DANE TECHNICZNE

• Znamionowe napięcie zasilania [V AC] : 230
• Częstotliwość znamionowa [Hz] : 50/60
• Znamionowy pobór mocy [W] : 1,6 – czuwanie
• 2,7 – włączone wyjście
• Transmisja : radiowa – pasmo ISM 868 MHz
• Sposób transmisji : dwukierunkowa – 9600 bps
• Kodowanie : algorytm oparty o klucz 128 bitowy
• Zasięg działania : do 330 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie) : tak – dioda LED RGB
• Maksymalna ilość sparowanych przycisków : 96 par
• Informacja o aktualnym stanie odbiornika : tak – w aplikacji mobilnej EXTA LIFE
• Tryby pracy
• przy współpracy z nadajnikami systemu EXTA LIFE : - załącz / wyłącz
• - bistabilny
• - monostabilny
• - czasowy
• Tryby pracy przy współpracy z kontrolerem EXTA LIFE : - załączenie
• - wyłączenie
• - czasowy
• Mierzone parametry : - parametry sieci (napięcie, natężenie prądu)
• - moc czynna
• - energia
• Zakres nastawy czasu : 1 s ÷ 18 h
• Ilość kanałów wyjściowych : 1
• Parametry styków przekaźnika : 1 x NO 16 A / 250 V AC, maksymalne obciążenie 13 A
• dla cosφ=1 (blokada programowa) 3000 W, w przypadku
• przekroczenia urządzenie zostanie automatycznie wyłączone
• Temperaturowy zakres pracy: od 0 do +35°C
• Stopień ochrony obudowy [IP] : 20
• Klasa ochronności : II
• Wymiary [mm] : 44 x 44 x 71
• Waga [g] : 64
