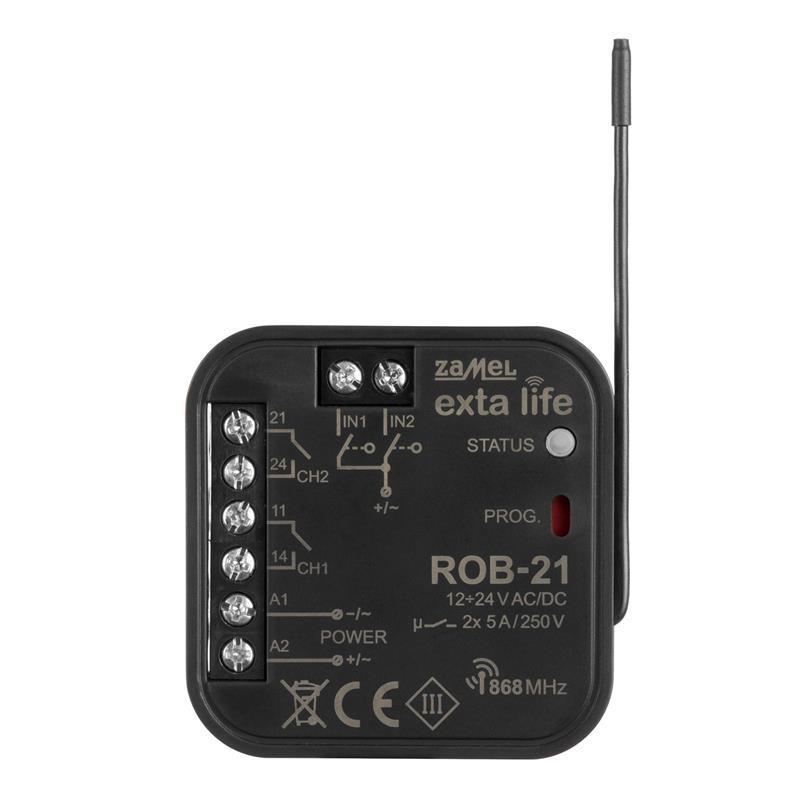

Odbiornik ROB-21 przeznaczony jest do otwierania/zamykania bram wjazdowych lub garażowych z poziomu pilotów oraz aplikacji EXTA LIFE. Odbiornik można również z powodzeniem wykorzystać do sterowania elektrozaczepami w furtach wejściowych na posesję. W przypadku sterowania bramami konieczne jest podłączenie odbiornika pod odpowiednie wejścia dedykowanego sterownika bramy wjazdowej lub garażowej. ROB-21 posiada dwa wejścia do podłączenia czujników krańcowych – dzięki temu w aplikacji widoczny jest faktyczny stan bramy: zamknięta / uchylona / otwarta. Funkcjonalnie tryb sterowania bramą umożliwia całkowite jej otwarcie lub jedynie uchylanie do ustalonego poziomu. Szeroki zakres napięcia zasilającego 12÷24 V AC/DC umożliwia współpracę z większością sterowników bram dostępnych na rynku. Dwa kanały ze stykami NO umożliwiają niezależne sterowanie: bramą i furtką, dwoma bramami lub dwoma furtkami. Wymiary umożliwiają montaż urządzenia w puszkach instalacyjnych Ø60 lub bezpośrednio w obudowie sterownika bramy.

CECHY FUNKCJONALNE PRODUKTU

• otwieranie / zamykanie bram wjazdowych lub garażowych,!
• współpraca z większością sterowników bram dostępnych na rynku,
• funkcja uchylania bramy,
• sterowanie elektrozaczepami w furtkach,
• sterowanie z poziomu pilotów oraz aplikacji EXTA LIFE
• szeroki zakres napięcia zasilającego.
• możliwość podłączenia czujników krańcowych,
• niezależne sterowanie dwoma kanałami (brama + furtka, 2 x brama, 2 x furtka),

DANE TECHNICZNE

• Znamionowe napięcie zasilania: 12÷24 V AC/DC
• Znamionowy pobór mocy: 95,5 mA dla 12 V AC: 64,1 mA dla 24 V AC, 58,6 mA dla 12 V DC; 29,9 mA dla 24 V DC
• Moc nadawania: ERP<20 mW
• Transmisja: radiowa – pasmo ISM 868 MHz (868,5 MHz)
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 200 m w terenie otwartym
• Sygnalizacja optyczna pracy: tak – dioda LED STATUS
• Maksymalna ilość sparowanych przycisków: 96 par (w rozłożeniu na 2 kanały)
• Informacja o aktualnym stanie danego kanału: tak – po podłączeniu czujników krańcowych
• (zamknięta / uchylona / otwarta)
• Współpraca z nadajnikami EXTA LIFE: tak (pojedynczy impuls, uchylanie bramy,
• tryb monostabilny)
• Współpraca z kontrolerem EXTA LIFE: tak
• Ilość wejść zewnętrznych: 2
• Współpraca z czujnikami krańcowymi: NO / NC
• Stany przypisywane do wejść: otwarta / zamknięta / brak
• Długość impulsu: 0,1 s do 300 s z krokiem 0,1 s
• Czas opóźnienia (funkcja uchylania bramy): 1 s do 300 s z krokiem 1 s
• Parametry styków przekaźnika: 2 x NO (styki beznapięciowe)
• Maksymalna obciążalność wyjść: 2 x 5A / 250 VAC
• Liczba zacisków przyłączeniowych: 8 (przewody o przekroju do 2,5 mm2)
• Sposób montażu: puszka Ø60 mm pogłębiona / kieszeniowa
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg

* typ łącznika konfigurowany z poziomu aplikacji mobilnej EXTA LIFE. Domyślnie wejścia są przystosowane do współpracy z łącznikami monostabilnymi (przyciskami) w trybie bistabilnym.**tryb pracy zależny od wybranego typu łącznika

*** czas jest ustawiany niezależnie dla każdego nadajnika wpisanego do odbiornika w trybie czasowym, dla każdego wejścia zewnętrznego oraz dla sterowania z poziomu aplikacji mobilnej.
