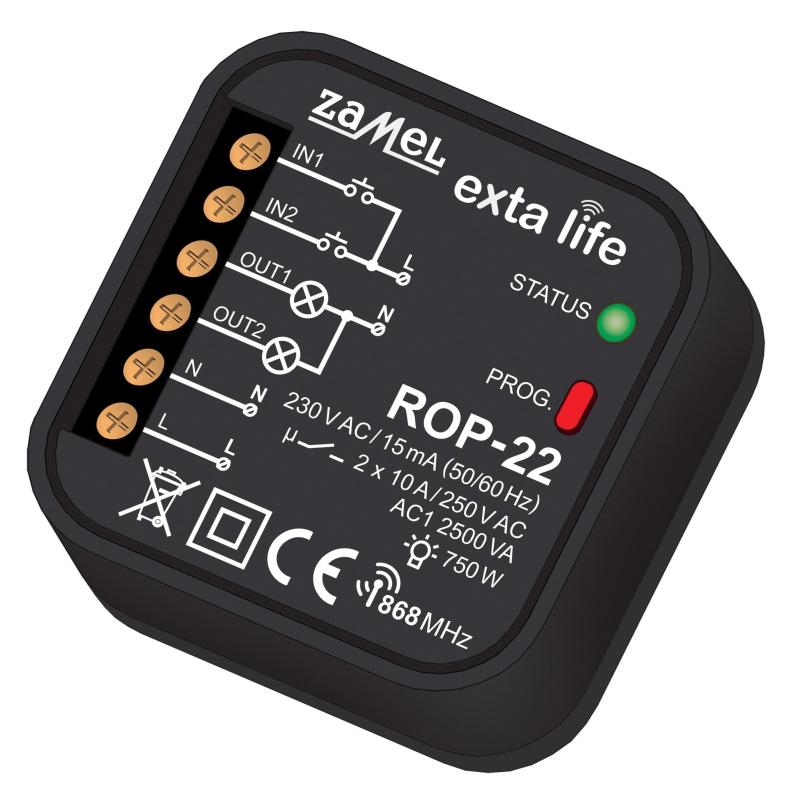

Radiowy odbiornik puszkowy ROP-22 to element końcowy systemu EXTA LIFE, który umożliwia niezależne sterowanie dwoma dowolnymi urządzeniami / obwodami 230 V AC. Dedykowany jest w sposób szczególny do sterowania lampami wyposażonymi w żarówki żarowe, halogenowe, LED oraz świetlówki kompaktowe CFL. Odbiornik współpracuje także ze źródłami światła zasilanymi przez transformatory toroidalne i elektroniczne. Ze względu na 2 niezależne wyjścia sprawdza się przy współpracy z lampami dwusekcyjnymi lub przy niezależnym sterowaniu dwoma obwodami oświetleniowymi. Komunikacja dwukierunkowa pomiędzy odbiornikiem a kontrolerem zapewnia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan odbiornika. Taki sposób komunikacji umożliwia także zmianę wybranych parametrów odbiornika oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Zaimplementowany algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. ROP-22 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Dodatkowe wejścia przewodowe, które są konfigurowalne z poziomu kontrolera zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera.

Dane techniczne:

• Znamionowe napięcie zasilania: 230 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy:

1.     0,45 W – czuwanie ( Standby )
2.     0,80 W – praca 1-kanał
3.     1,20 W – praca 2-kanały

• Ilość kanałów: 2
• Transmisja: radiowa, dwukierunkowa – pasmo ISM 868 MHz ( 868,50 MHz )
• Sposób transmisji: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 330 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): dioda LED RGB
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym stanie odbiornika: tak – w aplikacji mobilnej EXTA LIFE
• Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE: załącz / wyłącz, bistabilny, monostabilny, czasowy
• Tryby pracy przy współpracy z kontrolerem EFC-01: załączenie, wyłączenie, czasowy
• Ilość wejść zewnętrznych: 2
• Współpraca z łącznikami*: monostabilnymi (przyciski), bistabilnymi
• Tryby pracy dla wejść zewnętrznych**: załączenie, wyłączenie, bistabilny, monostabilny, czasowy
• Zakres nastawy czasu***: 1 s – 18 h
• Parametry styków przekaźnika: 2 x NO 5A / 250 VAC (wyjście napięciowe)
• Maksymalna obciążalność wyjść:

1.      żarówki żarowe i halogenowe – 750 W
2.      żarówki LED – 60 W
3.      świetlówki CFL – 250 W

• Mocowanie obudowy: puszka instalacyjna Ø60 mm ( pogłębiana )
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,039 kg

Zgodność z normami:

•      PN-EN 60669, PN-EN 60950, PN-EN 61000
•      PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2

* typ łącznika konfigurowany z poziomu aplikacji mobilnej EXTA LIFE. Domyślnie wejścia są przystosowane do współpracy z łącznikami monostabilnymi (przyciskami) w trybie bistabilnym.

**tryb pracy zależny od wybranego typu łącznika

*** czas jest ustawiany niezależnie dla każdego nadajnika wpisanego do odbiornika w trybie czasowym, dla każdego wejścia zewnętrznego oraz dla sterowania z poziomu aplikacji mobilnej.
