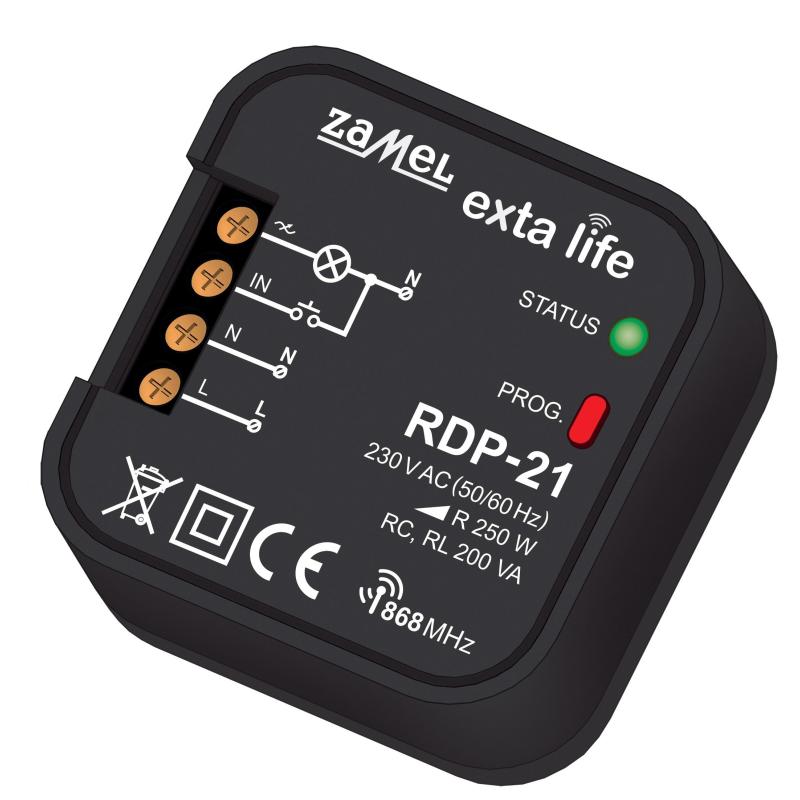

Ściemniacz RDP-21 przeznaczony do regulacji natężenia oświetlenia lamp wyposażonych w konwencjonalne żarówki żarowe i halogenowego 230V AC oraz źródła światła zasilane przez transformator elektroniczny lub toroidalny. Zmiana natężenia oświetlenia jest możliwa także dla wybranych ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Sterowanie ściemniaczem może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera EXTA LIFE oraz przewodowo z poziomu łącznika pojedynczego monostabilnego lub bistabilnego. Do sterowania przewodowego wykorzystuje się wejście IN konfigurowane w aplikacji mobilnej. Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan ściemniacza wskazywany jest w aplikacji mobilnej (stan ON/OFF + poziom natężenia oświetlenia w %). Taki sposób komunikacji umożliwia także parametryzację odbiornika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. RDP-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Programowane czasy rozjaśniania i ściemniania oraz ustawiany minimalny i maksymalny poziom świecenia dodatkowo zwiększają funkcjonalność ściemniacza.

Dane techniczne:

• Znamionowe napięcie zasilania: 230 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,50 W
• Ilość kanałów: 1
• Rodzaj sterowania: bezprzewodowe i  przewodowe
• Transmisja: radiowa – pasmo ISM 868 MHz ( 868,50 MHz )
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 330 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): dioda LED zielona
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym stanie odbiornika: tak – w aplikacji mobilnej EXTA LIFE (stan ON / OFF + wartość % natężenia oświetlenia)
• Tryby pracy przy współpracy z nadajnikami systemu
• EXTA LIFE: jednoprzyciskowy, dwuprzyciskowy, czasowy, komfortowy
• Tryby pracy przy współpracy z kontrolerem EFC-01: załączenie, wyłączenie, regulacja natężenia oświetlenia (suwak), czasowy, maksymalnie 4 ustawienia ulubione
• Ilość wejść zewnętrznych: 1
• Pamięć poziomu: tak
• Współpraca z łącznikami*: monostabilnymi (przyciski), bistabilnymi
• Tryby pracy dla wejścia zewnętrznego (łącznik monostabilny):

1.    załączenie do ostatniego ustawionego poziomu
2.    załączenie na 100% jasności
3.    regulacja jasności
4.    czasowy

• Tryb pracy dla wejścia zewnętrznego (łącznik bistabilny):

1.    załączenie do ostatniego ustawionego poziomu
2.    załączenie na 100% jasności
3.    wyłączenie, załączenie czasowe
4.    zmiana stanu łącznika powoduje zmianę stanu wyjścia na stan przeciwny

• Zakres nastawy czasu**: 1 s – 18 h
• Element sterujący: 2 x tranzystory MOSFET
• Sposób sterowania: „leading edge” – załączenie wyjścia w „0”
• Wspierane obciążenia:
• konwencjonalne żarowe i halogenowe 230 VAC
• oświetlenie 12 V zasilane przez transformator elektroniczny (ELV)
• oświetlenie 12 V zasilane przez transformator magnetyczny (MLV)
• wybrane ściemnialne żarówki LED oraz ściemnialne świetlówki CFL
• Maksymalna moc obciążenia:

1. 250 W dla obciążeń R – żarówki konwencjonalne i halogenowe
2. 200 VA dla obciążeń RC oraz RL – transformatory elektroniczne, ściemnialne LED i CFL, transformatory magnetyczn

• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,040 kg

Zgodność z normami:

• PN-EN 60669, PN-EN 60950, PN-EN 61000
• PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2

* typ łącznika konfigurowany z poziomu aplikacji mobilnej exta life

** osobno programowany czas dla nadajników radiowych, dla wejścia zewnętrznego oraz dla sterowania z poziomu aplikacji exta life
