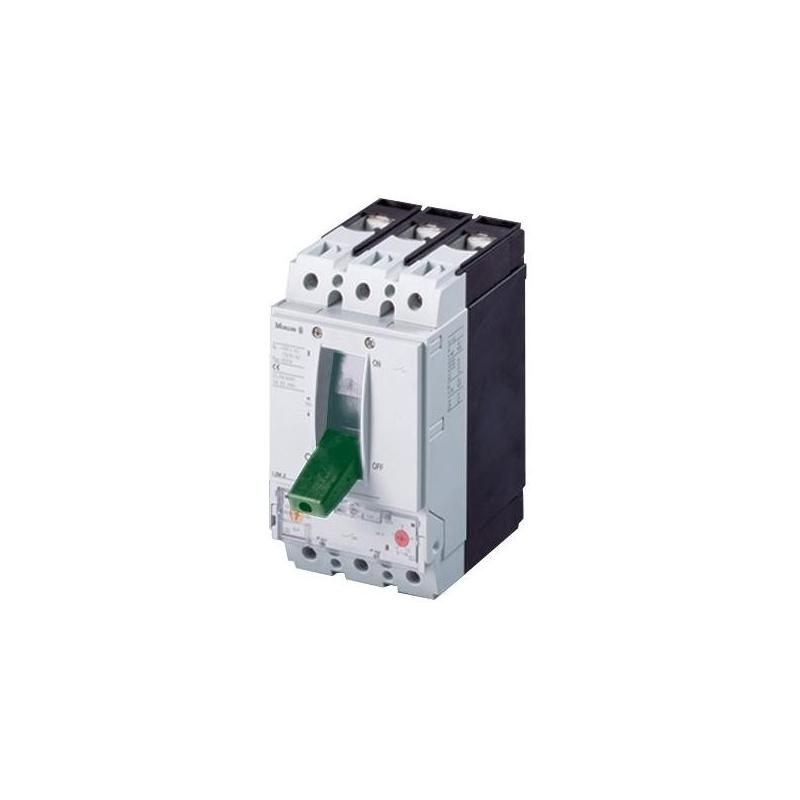

• Wyłączniki mocy LZM (Icu = 36 kA)
• Wyłączniki mocy LZM mają możliwość nastawy wyzwalacza nadprądowego i wyzwalacza zwarciowego.
• Brak obniżonych wartości znamionowych dla temp. do +50°C.
• Montaż w pionie, możliwość położenia o 90° we wszystkich kierunkach.
• Konstrukcja zgodnie z EN 60947-2
• Wyłączniki i rozłączniki o jednakowych wymiarach konstrukcyjnych.
• Możliwość dobudowy wyzwalaczy napięciowych.
• Styki pomocnicze dla sygnalizacji stanu wyłącznika / rozłącznika.
• Napędy: obrotowe montowane bezpośrednio na wyłączniku; obrotowe drzwiowe; zdalne.

Dane techniczne:

• Prąd znamionowy In [A]: 200
• Maksymalne napięcie pracy: 690V AC
• Kategoria przepięciowa: III/3
• Odporność na udar prądowy UImp: 6 kV
• Zakres nastaw wyzwalacza nadprądowego: 0,8 - 1 x In
• Zakres nastaw wyzwalacza zwarciowe: 6 - 10 x In
• Znamionowa graniczna zdolność wyłączania zwarcia Icu:
• - 240V - 55 kA
• - 400V - 36 kA
• Znamionowa robocza zdolność wyłączania zwarcia Ics:
• - 240V - 27,5 kA
• - 400V - 18 kA
• Trwałość:
• - mechaniczna: 10000 cykl.łącz.
• - elektryczna: 5000 cykl.łącz.
• Wysokość czoła: 95 mm
• Zaciski przyłączeniowe: śrubowe M8
• Przekrój przyłączeń (Cu):
• - przewód pojedynczy: 1 x 2.5-16 mm2; 2 x 2.5-16 mm2
• - przewód wielożyłowy: 1 x 25-185 mm2; 2 x 70 mm2
• Zakres temperatury otoczenia: -25 do +70 °C
• Montaż 4 szt. M4 lub na stand. szynie 35 mm za pom. płytki NZM1-XC35.
