Opis produktu:

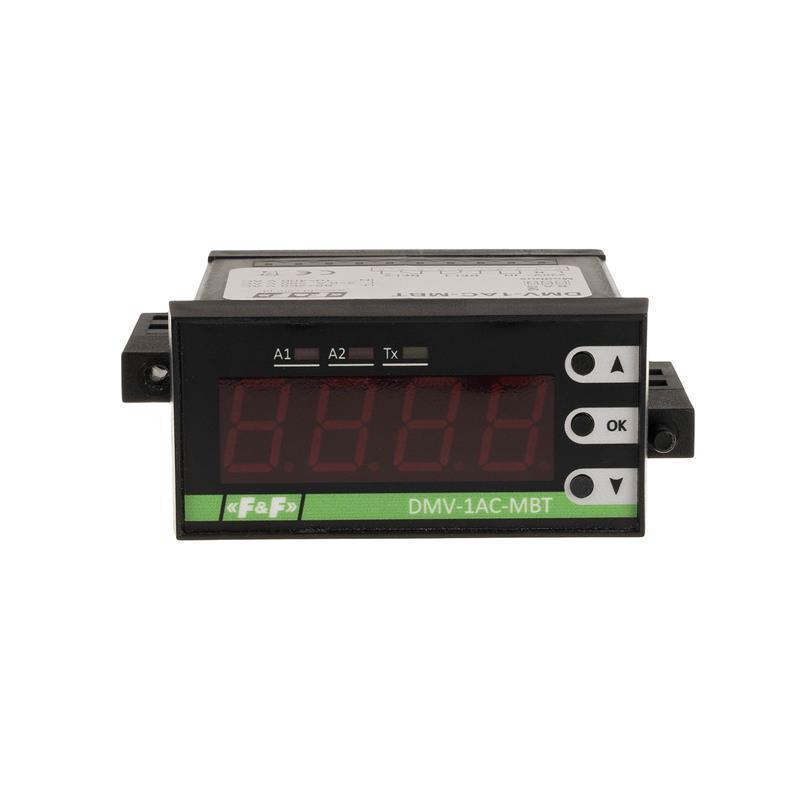

Miernik panelowy - jednofazowy.

Miernik DMV-1AC-MBT służy do pomiaru wartości skutecznej napięcia (RMS) AC w zakresie 10÷480 VAC.
Wynik pomiaru prezentowany jest na numerycznym wyświetlaczu LED o wysokości cyfr wynoszącej 14 mm.
Kanał pomiarowy jest galwanicznie odizolowany od zasilania układu i umożliwia pomiar na niezależnym obwodzie.

Działanie:

Urządzenie wyposażone jest w dwa niezależnie konfigurowane alarmy, które sterują pracą dwóch przekaźników ze stykiem przełącznym. Każdy z alarmów ma konfigurowalny dolny i górny próg zadziałania oraz histerezę. Dolny próg alarmu może być ustawiony w zakresie 10÷479 V, natomiast górny – w zakresie 11÷480 V. Histereza ustawiana jest w zakresie 1÷150 V. Stany alarmów sygnalizowane są dwiema czerwonymi diodami LED (A1 oraz A2) na frontowej części urządzenia.

Dane techniczne:

• Typ woltomierz jednofazowy
• Napięcie zasilania 85÷265 V AC
• Konfiguracja styków 2 × NO/NC
• Separacja styku TAK
• Wejście pomiarowe separowane 10÷480 V AC
• Histereza alarmów 1 V÷150 V
• Dolny próg alarmów 10 V÷479 V
• Górny próg alarmów 11 V÷480 V
• Opóźnienie alarmów 0 s÷180 s
• Wyświetlacz 4-cyfrowy LED (wysokość cyfry 14 mm)
• Dokładność wskazań 1%
• Protokół komunikacyjny MODBUS RTU
• Prędkość - ustawiana 1200÷115200 bit/s
• Bity danych 8
• Bity stopu 1 lub 2
• Bity parzystości EVEN / ODD / NONE
• Adres 1÷247
• Prąd obciążenia przekaźnika 6 A
• Przyłącze zaciski śrubowe 1,5 mm²
• Moment dokręcający 0,4 Nm
• Pobór mocy 2 W
• Temperatura pracy -10÷40°C
• Wymiary 72 ×36 ×72 mm
• Otwór montażowy 66 mm × 66 mm
• Montaż tablica
• Stopień ochrony IP20
