Wskaźniki zasilania. Trójfazowy.

Przeznaczenie:

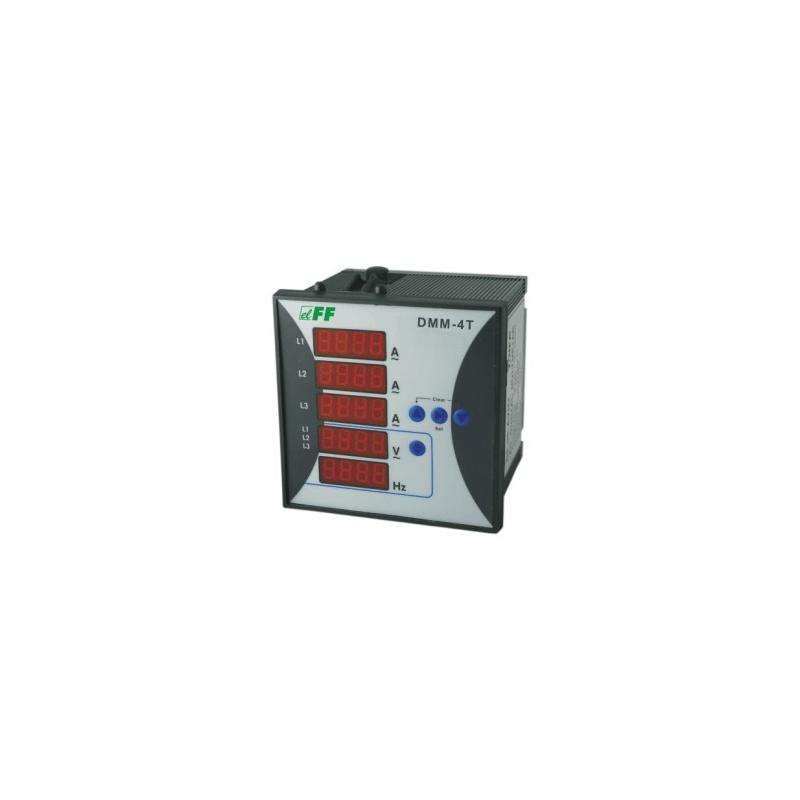

Cyfrowy wskaźnik DMM-4T służy do monitorowania parametrów trójfazowej sieci elektrycznej.

Działanie:

• niezależny pomiar prądu w każdej z trzech faz.
• pomiar bezpośredni w zakresie 0÷5A.
• pomiar pośredni z zastosowaniem przekładników prądowych w standardowych wykonaniach prądowych.
• przeskalowanie wskaźnika pod odpowiednie wartości przekładnika za pomocą trzech przycisków.
• pomiar napięć fazowych i międzyfazowych.
• pomiar częstotliwości fazowych.
• wybór wskazywanych wartości napięcia fazowego lub międzyfazowego i częstotliwości

Wskaźnik pokazuje bieżące obciążenia wszystkich trzech faz, wybrane przez użytkownika napięcie fazowe lub międzyfazowe oraz częstotliwość. Wyboru wskazywanego napięcia dokonujemy przyciskiem  położonym z prawej strony wskaźnika napięć. Pozioma linia –  z lewej strony wskaźnika napięć określa fazę, dla której dokonujemy odczytu napięcia fazowego. Dwie poziome linie =  z lewej strony wskaźnika napięć określają fazy, dla których dokonujemy odczytu napięcia międzyfazowego.

Dane techniczne:

• zasilanie 230V AC
• prąd pomiaru bezpośredniego 5A; pomiaru pośredniego zależy od zastosowanego przekładnika
• zakres typów przekładników 1÷9000/5A
• zakres napięcia mierzonego 0÷400V AC
• zakres częstotliwości mierzonej 10÷100Hz
• dokładność wskazań 1%
• wyświetlacz  4×segmentowy LED 5×9mm
• pobór mocy  3VA
• temperatura pracy  -5÷50°C
• przyłącze zaciski śrubowe 1,5mm²
• wymiary 96×96×92mm
• otwór montażowy 92×92mm
