SŁUPKOWY. Trójfazowy. Wskaźniki zasilania.

Przeznaczenie:

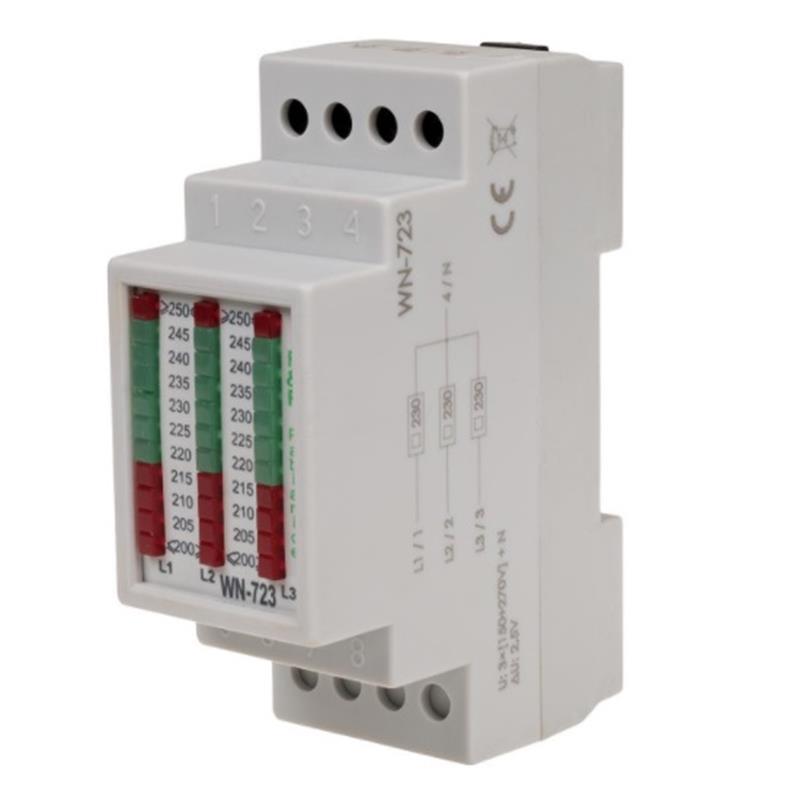

Wskaźnik napięcia WN-723 służy do ciągłego pomiaru wartości napięcia w sieci trójfazowej.

Działanie:

Przedział wskazywanego napięcia dla każdej z faz wynosi od 205 do 245V z dokładnością odczytu 2,5V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Jeżeli świecą dwie LED wartość napięcia jest średnią z wartości opisanych na ich wysokościach. Wartość napięcia z przedziału tolerancji (215 do 245V) jest wskazywana świeceniem LED zielonych, pozostałe wartości są wskazywane świeceniem LED czerwonych. Napięcie równe lub wyższe od 250V jest wskazywane świeceniem najwyższej  LED czerwonej ≥. Napięcie równe lub niższe od 200V jest wskazywane świeceniem najniższej LED czerwonej ≤.

Dane techniczne:

• zasilanie 3×230V+N
• wskaźnik napięcia  3×(11×LED)
• zakres wskazań  205÷245V
• podziałka 5V
• dokładność odczytu  2,5V
• pobór mocy  2,2W
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 2 moduły (35mm)
• montaż na szynie 35mm
