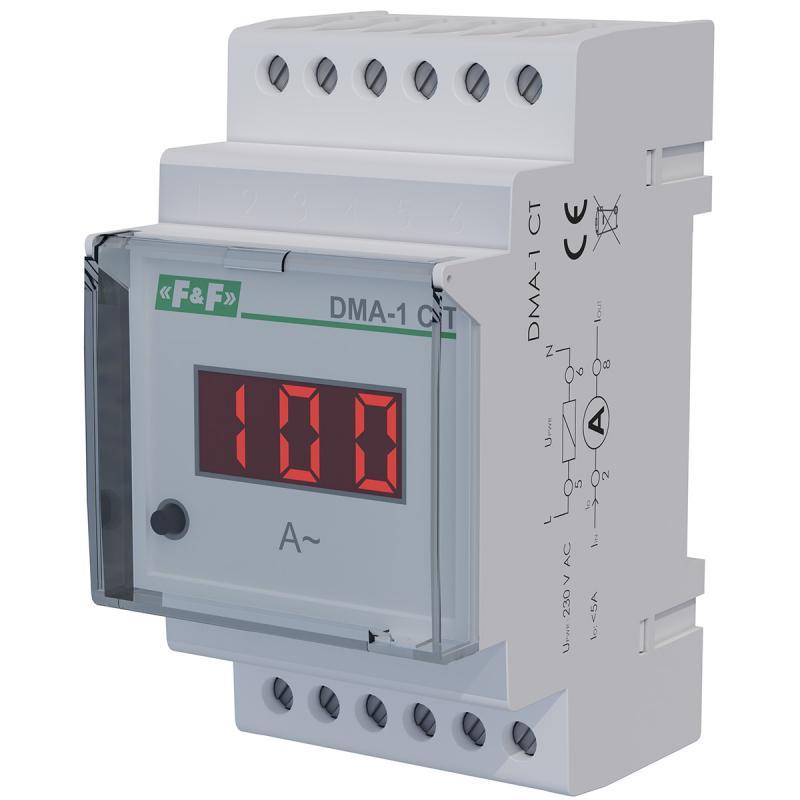

DMA-1 CT jest 1-fazowym wskaźnikiem natężenia prądu, przystosowanym do pomiaru w układzie pośrednim z wykorzystaniem przekładników prądowych z prądem wyjściowym 5 A.

Działanie

Wskaźnik w sposób ciągły dokonuje pomiaru rzeczywistej wartości skutecznej prądu (True RMS), którego wynik pokazywany jest na 3-cyfrowym wyświetlaczu segmentowym znajdującym się na elewacji urządzenia.

Wskaźnik umożliwia ustawienie wartości podłączonych przekładników prądowych, dzięki czemu wartość pokazywana na wyświetlaczu odpowiada rzeczywistej wartości prądu.

DMA-1 CT przystosowany jest do montażu w rozdzielni bezpośrednio na szynie DIN 35 mm.

UWAGA

Jeżeli uzwojenie wtórne przekładnika jest otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, to na zaciskach przekładnika może zaindukować się niebezpieczne napięcie. Należy bezwzględnie zabezpieczyć się przed taką sytuacją wyłączając zasilanie mierzonych obwodów lub założyć dodatkowe mostki zwierające wtórną stronę przekładnika.

Wskaźnik przeznaczony jest to pomiaru prądu przy wykorzystaniu przekładników prądowych o znamionowym prądzie wyjściowym 5 A. Przepływ przez obwód pomiarowy wskaźnika prądu o wartości większej od 6 A może doprowadzić do jego uszkodzenia.

Dla zwiększenia bezpieczeństwa zalecane jest uziemienie jednej strony przekładnika prądowego w sposób pokazany na schemacie podłączenia.

Dane techniczne:

• Typ amperomierz jednofazowy
• Napięcie zasilania 165÷265 V AC/DC
• Mierzona wartość wartość skuteczna prądu AC (RMS)
• Liczba kanałów pomiarowych 1
• Zakres pomiarowy 0÷5 A
• Wyświetlacz 3-cyfrowy LED (wysokość cyfry 10 mm)
• Dokładność odczytu zakres pomiarowy do 100 A: 0,1 A; zakres pomiarowy powyżej100 A: 1 A
• Częstotliwość zasilania 45÷55 Hz
• Dokładność wskazań 1%
• Maksymalne chwilowe przeciążenie 20 A/1 s
• Maksymalny prąd - wersja pomiaru pośredniego 5 A
• Prąd maksymalny 6 A
• Przyłącze zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)
• Moment dokręcający 0,5 Nm
• Pobór mocy 4 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary 3 moduły (52,5 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
