Zastosowanie

Wentylatory dachowe VKMK mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Przeznaczone są do montażu na podstawach dachowych izolowanych oraz tłumiących. Wentylatory przystosowane są do przewodów wentylacyjnych o średnicy od 150 do 315mm.

Konstrukcja

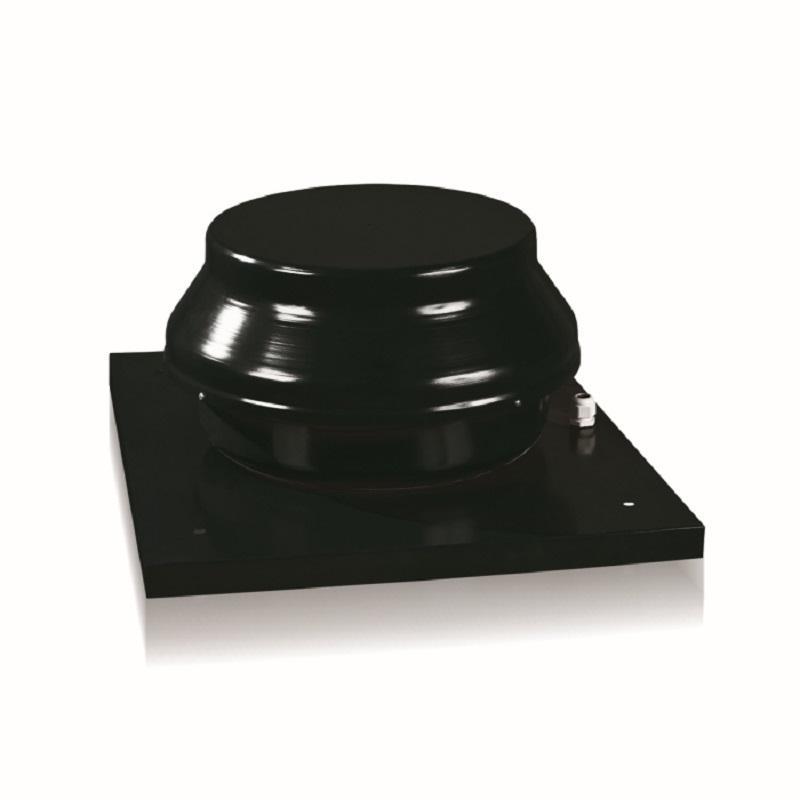

Obudowa wentylatora wykonana jest ze stali z polimerową powłoką. W modelach VKMKp zastosowano płaską płytę montażową.

Silnik

W wentylatorach wykorzystano jednofazowe silniki z zewnętrznym wirnikiem, o łopatkach zagiętych do tyłu. Dla wydłużenia okresu eksploatacji stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie, co zapewnia m.in. niski poziom szumu pracy wentylatora. Silnik ten posiada klasę bezpieczeństwa: IP X4.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej izolowanej lub tłumiącej, ustawionej bezpośrednio nad kanałem wentylacyjnym. Do trwałego przymocowania wentylatora do podłoża lub podstawy służy kwadratowa płyta montażowa. Przyłączenieelektryczneoraz instalacja powinny być wykonane zgodnie znstrukcją i schematem elektrycznym znajdującymsię w DTR.

Dane techniczne:

Napięcie (V): 230

Moc (W): 154

Pobór prądu (A): 0,67

Wydajność (m3/h): 950

Obroty (min-1): 2375

Poziom hałasu [dB(A)/3m]: 48

Max. temp. pracy (°C): -25 +50

Klasa bezpieczeństwa: IPX4
