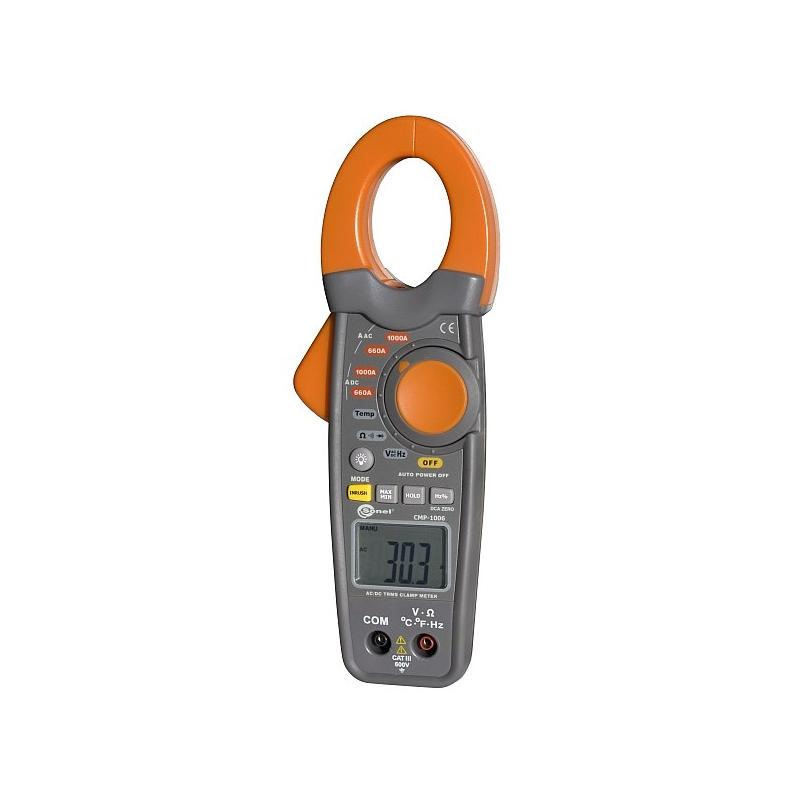

Umożliwia prowadzenie pomiarów przy pomocy cęgów na przewodach o średnicy do 34 mm. Zapewnia:pomiar prądu przemiennego (TRUE RMS) i stałego do 1000 A, pomiar początkowego prądu rozruchowego (bardzo duża częstotliwość próbkowania - funkcja INRUSH), pomiar napięcia stałego i przemiennego (TRUE RMS) do 600 V, pomiar rezystancji i test ciągłości połączeń - dźwiękowa sygnalizacja ciągłości obwodu (dla wartości mniejszej od 40 Ω), pomiar temperatury (jednostki Fahrenheita i Celsjusza), pomiar częstotliwości, pomiar cyklu roboczego (wypełnienia), test diod.
Dodatkowo:
bezpieczne, izolowane szczęki pomiarowe,
automatyczny wybór zakresów z możliwością przełączania na tryb wyboru ręcznego,
funkcja „HOLD”, umożliwiająca zapamiętanie wyniku na wyświetlaczu,
podświetlany wyświetlacz LCD,
funkcja „DC ZERO” tryb pomiaru względnego dla prądu stałego - możliwość zerowania przyrządu w dowolnym momencie i powrotu do pomiaru w trybie bezwględnym,
zapamiętywanie wartości minimalnych i maksymalnych,
wskazanie przekroczenia zakresu,
auto wyłączanie.
Pozostałe dane techniczne:
maksymalna średnica przewodu: 34 mm
zasilanie miernika: bateria 9 V typ 6LR61
wyświetlacz: 6600 odczytów, podświetlany LCD
test ciągłości: próg 40 Ω; prąd pomiarowy < 0,5 mA
test diody:
typowy prąd pomiarowy 0,3 mA
typowe napięcie obwodu otwartego < 3 V DC
wskazanie niskiego poziomu baterii: wyświetlony zostaje symbol ‘BAT’
wskazanie przekroczenia zakresu: wyświetlony zostaje symbol ‘OL’
częstotliwość pomiarów: 2 odczyty na sekundę, wartość nominalna
INRUSH: czas integracji 100 ms
czujnik temperatury: sonda termoelektryczna typu K
impedancja wejścia: 10 MΩ (V DC i V AC)
szerokość pasma AC: 50...400 Hz (A AC i V AC)
autowyłączanie po czasie: ok. 25 minut
wymiary: 229 x 80 x 49 mm
waga: 303 g
zgodność z wymaganiami norm: PN-EN 61010 - 1:2002, PN-EN 61010 - 2-032
standard jakości: ISO 9001
Nominalne warunki użytkowania:
wewnętrzne średnice cęgów: Ø=36/52 mm
temperatura pracy: +5...+50°C
temperatura przechowywania: -20...+60°C
wilgotność robocza:
- maks. 80% do 31°C
- zmniejszająca się liniowo do 50% przy 40°C
wilgotność ładowania: <80%
wysokość robocza: maks. 2000 m
Pomiar prądu stałego i przemiennego (TRUE RMS)
Zakres | Rozdz. | Błąd podstawowy (DC) |
Błąd podstawowy (AC) |
0...659,9 A | 0,1 A | ±(2,5% w.m. +5 cyfr) | ±(2,5% w.m. + 8 cyfr) dla f=50...60 Hz |
660...1000 A | 1 A | ±(2,8% w.m. +8 cyfr) | ±(2,8% w.m. + 8 cyfr) dla f=50...60 Hz |
Pomiar napięcia stałego
Zakres | Rozdz. | Błąd podstawowy |
0...6,599 V | 0,001 V | ±(1,5% w.m. + 3 cyfry) |
6,60...65,99 V | 0,01 V | |
66,0...600,0 V | 0,1 V |
Pomiar napięcia przemiennego (TRUE RMS)
Zakres | Rozdz. | Błąd podstawowy |
0...6,599 V | 0,001 V | ±(1,8% w.m. + 5 cyfr) dla f=50...60 Hz |
6,60...65,99 V | 0,01 V | |
66,0...600,0 V | 0,1 V |
Pomiar pojemności
Zakres | Rozdzielczość | Dokładność (kondensator warstwowy lub lepszy) |
0...999μF | 0,1μF | ±(5% w.m. + 10 cyfr) |
Zakres | Rozdzielczość | Błąd podstawowy |
0...999,9 Ω | 0,1 Ω | ±(1,5% w.m. + 5 cyfr) |
1000...9999 Ω | 1 Ω |
Zakres | Rozdzielczość | Błąd podstawowy |
0,0...659,9 Ω | 0,1 Ω | ±(1,0% w.m. + 4 cyfry) |
0,660...6,599 kΩ | 0,001 kΩ | ±(1,5% w.m. + 2 cyfry) |
6,60...65,99 kΩ | 0,01 kΩ | |
66,0...659,9 kΩ | 0,1 kΩ | |
0,660...6,599 MΩ | 0,001 MΩ | ±(2,5% w.m. + 3 cyfry) |
6,60...66,00 MΩ | 0,01 MΩ | ±(3,5% w.m. + 5 cyfr) |
Zakres | Rozdzielczość | Błąd podstawowy |
30,0...999,9 Hz | 0,1 Hz | ±(1.2% w.m. + 2 cyfry) czułość: 30...5 kHz:10 Vrms min. 5 kHz...15 kHz:40 Vrms min. dla 20%...80% cyklu roboczego |
1,000...9,999 kHz | 0,001 kHz | |
10,00...15,00 kHz | 0,01 kHz |
Zakres | Rozdzielczość | Błąd podstawowy |
-20...760°C | 0,1°C | ±(3,0% w.m. + 5°C) |
-4...1400°F | 0,1°F | ±(3,0% w.m. + 9°F) |
Zakres | Rozdzielczość | Błąd podstawowy |
10,0...94,9% | 0,1% | ±(1,2% w.m. + 2 cyfry) |
• zakres częstotliwości: 30 Hz...5 kHz
•czułość: 30 Hz...5 kHz: 10 Vrms, 5 kHz...15 kHz: 40 Vrms.
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
W zestawie akcesoira standardowe:
-sonda temperaturowa
-przewody (komplet) CMP
