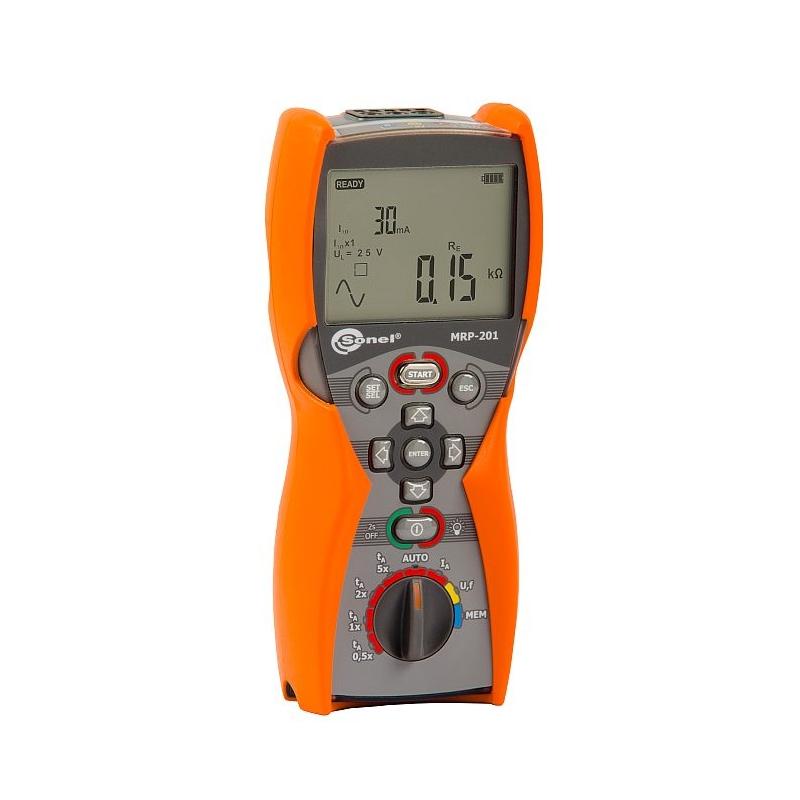

Specjalistyczny przyrząd do pomiarów wszystkich rodzajów wyłączników róźnicowoprądowych – bezzwłocznych, krótkozwłocznych, selektywnych; typu AC, A oraz B. Pozwala na pomiar prądu zadziałania, czasu zadziałania w zależności od natężenia prądu różnicowego, rezystancji przewodu ochronnego oraz napięcia dotykowego. Pomiary mogą być wykonywane pojedynczo lub seriami w trybach automatycznych (wszystkie zadane pomiary dla danego przebiegu lub dla wszystkich przebiegów), również możliwy jest jednoczesny pomiar prądu i czasu zadziałania (przy jednym wyzwoleniu wyłącznika RCD).
Pomiar zabezpieczeń różnicowoprądowych wszystkich typów: AC, A, B.
Pomiar napięcia przemiennego i częstotliwości.
Sprawdzenie poprawności wykonania połączeń przewodu ochronnego.
Pamięc wyników pomiarów (990 komórek, 10000 wpisów).
Komunikacja z komputerem za pomocą dołączonego do zestawu interfejsu radiowego OR-1.
Profesjonalne oprogramowanie do odczytu danych i tworzenia protokołów.
Bezpieczeństwo elektryczne:
Pozostałe dane techniczne:
Nominalne warunki użytkowania:
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
Zakres pomiarowy wg IEC 61557: 0 ms...do górnej granicy wyświetlanej wartości
Typ wyłącznika |
Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
Ogólnego typu lub krótkozwłoczny |
0,5*IΔn | 0...300 ms |
1 ms |
±2% w.m. + 2 cyfry1) |
1*IΔn | ||||
2*IΔn | 0...150 ms | |||
5*IΔn | 0...40 ms | |||
Selektywny | 0,5*IΔn | 0...500 ms | ||
1*IΔn | ||||
2*IΔn | 0...200 ms | |||
5*IΔn | 0...150 ms |
1) dla IΔn= 10 mA i 0,5 IΔn niepewność wynosi ±2% w.m. + 3 cyfry
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego
Zakres pomiarowy wg IEC 61557: (0,3...1,0)IΔn
Prąd nominalny |
Zakres pomiarowy |
Rozdz. |
Prąd |
Błąd podstawowy |
10 mA | 3,3...10,0 mA | 0,1 mA | 0,3 mA x IΔn ...1,0 mA x IΔn |
±5% IΔn |
30 mA | 9,0...30,0 mA | |||
100 mA | 33...100 mA | 1 mA | ||
300 mA | 90...300 mA | |||
500 mA | 150...500 mA |
Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego
oraz pulsującego jednokierunkowego z podkładem 6 mA prądu stałego
Zakres pomiarowy wg IEC 61557: (0,15...1,4)IΔn dla IΔn >30 mA oraz (0,15...2)IΔn dla IΔn=10 mA
Prąd nominalny |
Zakres pomiarowy |
Rozdz. |
Prąd |
Błąd podstawowy |
10 mA | 1,5...20,0 mA | 0,1 mA | 0,15 mA x IΔn ...2,0 mA x IΔn |
±10% IΔn |
30 mA | 4,5,0...42,0 mA | |||
100 mA | 15,0...140 mA | 1 mA | 0,15 mA x IΔn ...1,4 mA x IΔn |
±10% IΔn |
300 mA | 45...420 mA |
Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego
Zakres pomiarowy wg IEC 61557: (0,2...2)IΔn
Prąd nominalny |
Zakres pomiarowy |
Rozdz. |
Prąd |
Błąd podstawowy |
10 mA | 2,0...20,0 mA | 0,1 mA | 0,2 mA x IΔn ...2,0 mA x IΔn |
±10% IΔn |
30 mA | 6,0...60,0 mA | 1 mA | ||
100 mA | 20,0...200 mA | |||
300 mA | 60...600 mA |
Pomiar napięcia dotykowego (UB) odniesionego do nominalnego prądu różnicowego
Zakres pomiarowy wg IEC 61557: 10,0...99,9 V
Zakres | Rozdzielczość |
Prąd |
Błąd podstawowy |
0..9,9 V | 0,1 | 0,4 x IΔn | ±10% IΔnw.m. ± 5 cyfr |
10,0..99,9 V | 0...15%IΔn |
Pomiar rezystancji przewodu ochronnego (RE)
Prąd nominalny |
Zakres pomiarowy |
Rozdz. |
Prąd |
Błąd podstawowy |
10 mA | 0,01...5,00 kΩ | 0,01 kΩ | 4 mA | 0...+10% w.m. ± 8 cyfr |
30 mA | 0,01...1,66 kΩ | 12 mA | 0...+10% w.m. ± 5 cyfry | |
100 mA | 1...500 Ω | 1 mA | 40 mA | 0...+5% w.m. ± 5 cyfr |
300 mA | 1...166 Ω | 120 mA | ||
500 mA | 1...100 Ω | 200 mA |
Pomiar napięć
Zakres | Rozdzielczość |
Błąd podstawowy |
0,0...299,9 V | 0,1 V | ±(2% w.m. + 6 cyfr) |
300...500 V | 1 V | ±(2% w.m. + 2 cyfry) |
Pomiar częstotliwość
Zakres | Rozdzielczość |
Błąd podstawowy |
45,0...65,0 Hz | 0,1 Hz | ±(0,1% w.m. + 1 cyfra) |
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
AKCESORIA STANDARDOWE:
- Adapter WS-05,
- Sonda ostrzowa: czerwona i niebieska,
- Przewód 1,2 m: żólty , niebieski i czerwony,
- Krokodytek żółty KO2,
- Uchwyt-zawieszka obudowy M-1
- Szelki do miernika M1
- Futerał M6,
- OR-1
