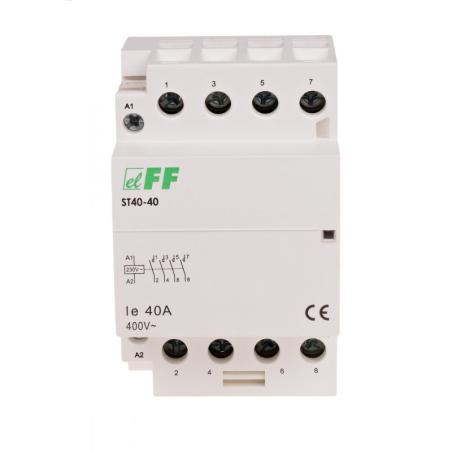

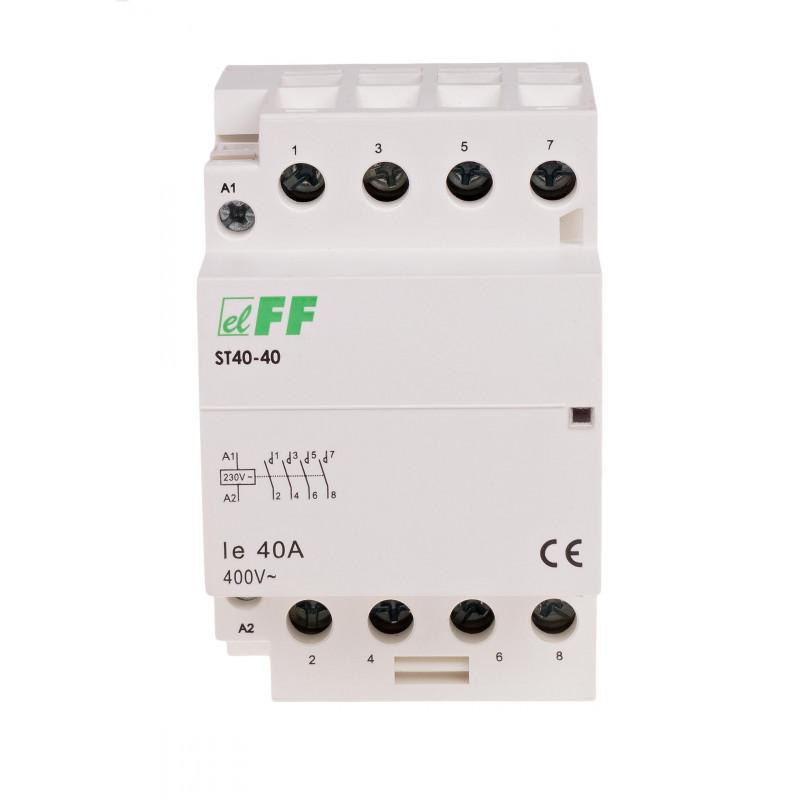

Stycznik modułowy

Prąd 40 A

Napięcie 230 V AC

Moc łączeniowa AC1 16 kW

Moc łączeniowa AC3 5,5 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego  montażu na szynie 35 mm.

Działanie

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

 Dane techniczne:

• Napięcie zasilania cewki 230 V AC
• Konfiguracja styków 4×NO
• Prąd torów głównych 40 A
• Moc łączeniowa kat. AC1 (230V) 16 kW
• Moc łączeniowa kat. AC3 (230V) 5,5 kW
• Moduł 3
• Nr normy IEC 61095
• Trwałość łączeniowa elektryczna 1x10⁵
• Trwałość łączeniowa mechaniczna 1x10⁶
• Waga 241 g
• Zaciski śrubowe 16 mm²
• Napięcie izolacji 4 kV
• Pobór mocy 6,4 W
• Temperatura pracy -25 ÷ 50 °C
• Montaż na szynie 35 mm
• Stopień ochrony IP20
