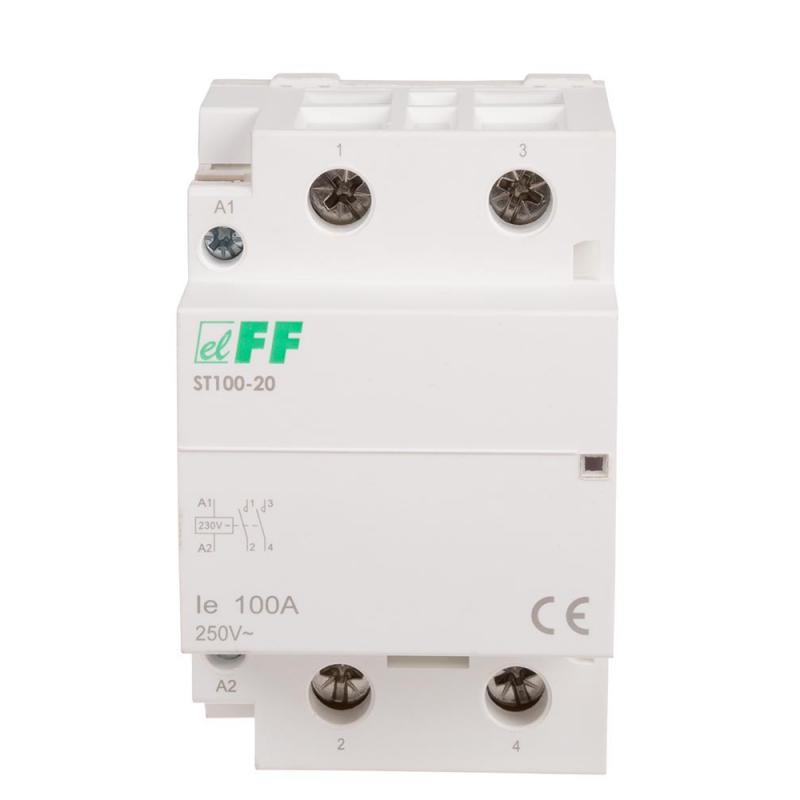

Stycznik modułowy elektromagnetyczny

Prąd 100 A

Napięcie 230 V AC

Moc łączeniowa AC1 22 kW.

Moc łączeniowa AC3 8 kW

Montaż na szynie 35 mm

Stycznik modułowy elektromagnetyczny. Działanie

Styk przełącza się po podaniu napięcia zasilania na cewkę stycznika. Załączenie stycznika sygnalizuje czerwony znacznik w okienku. Gdy napięcie zasilania zaniknie, styki powracają do pierwotnej pozycji.

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego  montażu na szynie 35 mm.

Dane techniczne :

• Napięcie zasilania cewki 230 V AC
• Konfiguracja styków 2 × NO
• Prąd torów głównych 100 A
• Moc łączeniowa kat. AC1 (230V) 22 kW
• Moc łączeniowa kat. AC3 (230V) 8 kW
• Moduł 3
• Nr normy IEC 61095
• Trwałość łączeniowa elektryczna 1x10⁵
• Trwałość łączeniowa mechaniczna 1x10⁶
• Waga 305 g
• Zaciski śrubowe 25 mm²
• Napięcie izolacji 4 kV
• Pobór mocy 6,4 W
• Temperatura pracy -25 ÷ 50 °C
• Montaż na szynie 35 mm
• Stopień ochrony IP20
