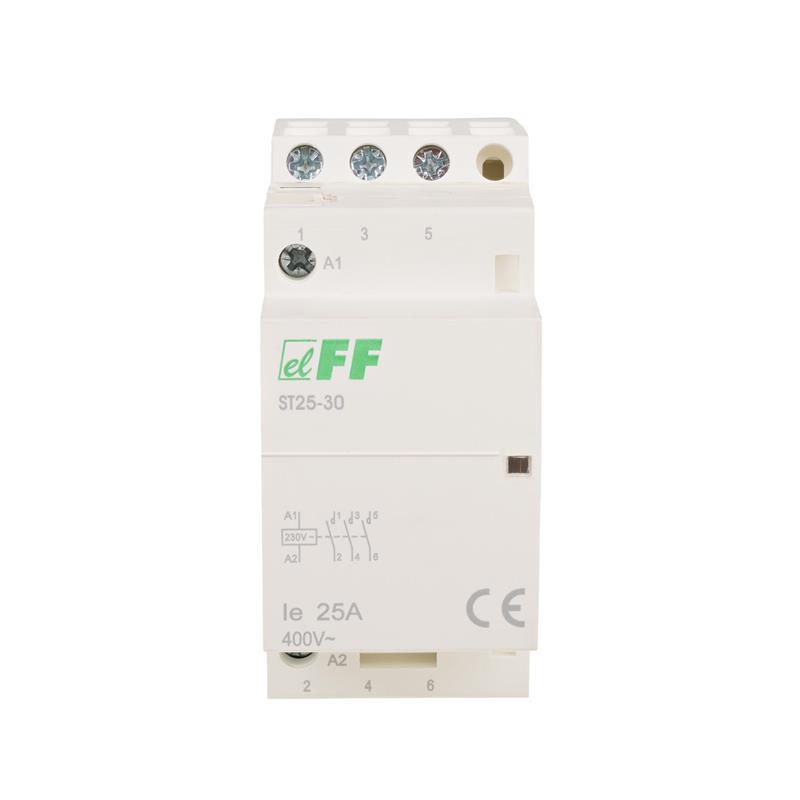

Stycznik modułowy

Stycznik modułowy

Prąd 25 A

Napięcie 230 V AC

Moc łączeniowa AC1 9 kW

Moc łączeniowa AC3 2,2 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego  montażu na szynie 35 mm.

Działanie

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

 Działanie techniczne :

• Napięcie zasilania cewki 230 V AC
• Konfiguracja styków 3 × NO
• Prąd torów głównych 25 A
• Moc łączeniowa kat. AC1 (230V) 9 kW
• Moc łączeniowa kat. AC3 (230V) 2,2 kW
• Moduł 2
• Nr normy IEC 61095
• Trwałość łączeniowa elektryczna 1x10⁵
• Trwałość łączeniowa mechaniczna 1x10⁶
• Waga 168 g
• Zaciski śrubowe 6 mm²
• Napięcie izolacji 4 kV
• Pobór mocy 4 W
• Temperatura pracy -25 ÷ 50 °C
• Montaż na szynie 35 mm
• Stopień ochrony IP20
