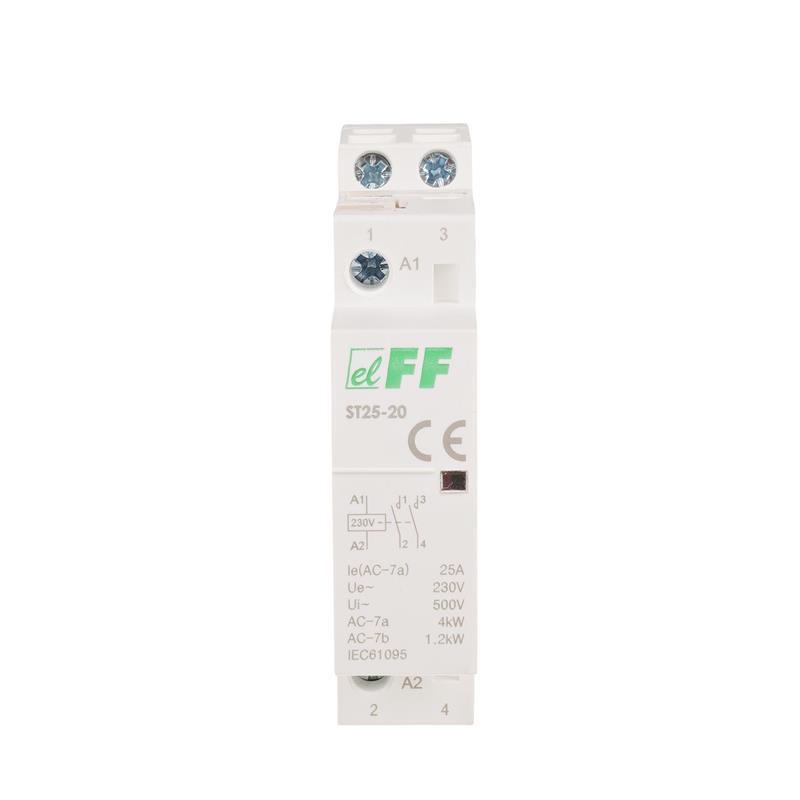

Stycznik modułowy

Prąd 25 A.

Napięcie 230 V AC.

Moc łączeniowa AC1 4 kW.

Moc łączeniowa AC3 1,3 kW.

Elektromagnetyczny stycznik  w obudowie modułowej. Bezpośredni  montaż na szynie 35 mm.

Zasada działania stycznika modułowego

Podanie napięcia zasilania na cewkę stycznika modułowego spowoduje przełączenie styku. Stan załączenia stycznika  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

 Działanie techniczne :

• Napięcie zasilania cewki 230 V AC
• Konfiguracja styków 2 × NO
• Prąd torów głównych 25 A
• Moc łączeniowa kat. AC1 (230V) 4 kW
• Moc łączeniowa kat. AC3 (230V) 1,3 kW
• Nr normy IEC 61095
• Trwałość łączeniowa elektryczna 1x10⁵
• Trwałość łączeniowa mechaniczna 1x10⁶
• Waga 106 g
• Zaciski śrubowe 4 mm²
• Napięcie izolacji 4 kV
• Pobór mocy 1,2 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary 1 moduł (18 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
