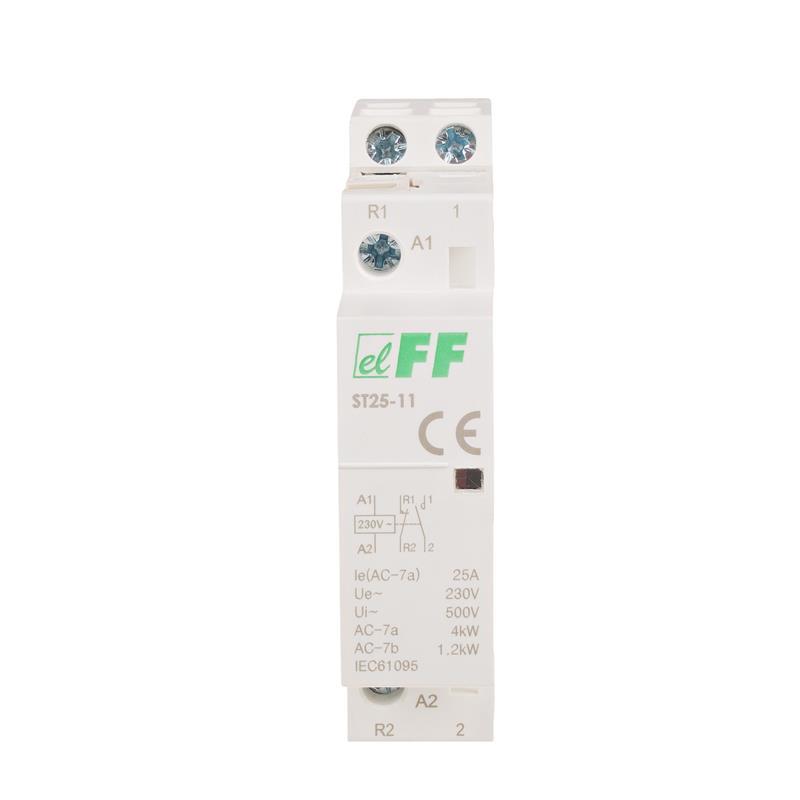

Stycznik modułowy

Prąd 25 A

Napięcie 230 V AC

Moc łączeniowa AC1 4 kW.

Moc łączeniowa AC3 1,3 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego  montażu na szynie 35 mm.

Zasada działania stycznika modułowego

Podanie napięcia zasilania na cewkę stycznika modułowego spowoduje przełączenie styku. Stan załączenia stycznika modułowego jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

Działanie techniczne :

• Napięcie zasilania cewki 230 V AC
• Konfiguracja styków 1×NO+1×NC
• Prąd torów głównych 25 A
• Moc łączeniowa kat. AC1 (230V) 4 kW
• Moc łączeniowa kat. AC3 (230V) 1,3 kW
• Moduł 1
• Nr normy IEC 61095
• Trwałość łączeniowa elektryczna 1x10⁵
• Trwałość łączeniowa mechaniczna 1x10⁶
• Waga 106 g
• Zaciski śrubowe 4 mm²
• Napięcie izolacji 4 kV
• Pobór mocy 1,2 W
• Temperatura pracy -25 ÷ 50 °C
• Montaż na szynie 35 mm
• Stopień ochrony IP20
