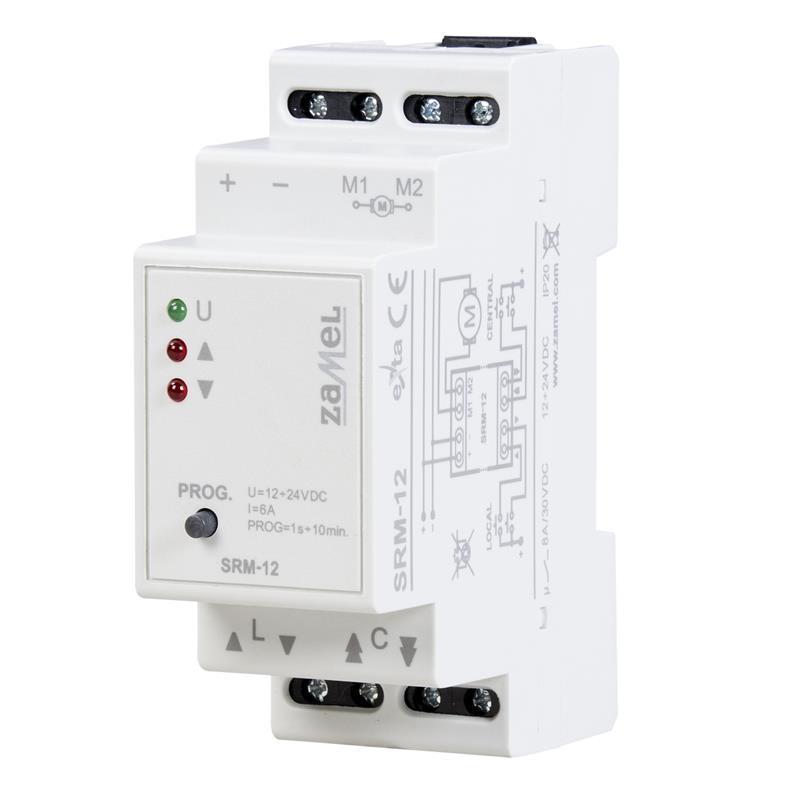

Sterownik rolet modułowy SRM-12 przeznaczony jest do sterowania roletami okiennymi lub innymi urządzeniami napędzanymi silnikami prądu stałego zasilanymi napięciem 12 V lub 24 V. Sterowanie może być prowadzone lokalnie lub centralnie za pomocą przycisków żaluzjowych odbijających. W przypadku sterowania lokalnego można stosować przyciski podwójne i pojedyncze. W przypadku sterowania centralnego można stosować tylko przyciski podwójne. Pod kątem funkcjonalności sterownik umożliwia zaprogramowanie dwóch niezależnych ustawień komfortowych (dolnego i górnego) oraz maksymalnego czasu ruchu rolety. SRM-12 może pracować jako sterownik niezależny lub być łączony w sekcje. Specjalna funkcjonalność wejść sterowania centralnego umożliwia zablokowanie rolety w pozycji zamkniętej lub otwartej. Umożliwia to współpracę z systemami alarmowymi oraz dodatkowymi urządzeniami takimi jak stacja pogodowa, czujnik natężenia oświetlenia, czujnik deszczu, zegary sterujące. Sygnałami wyzwalającymi są impulsy z linii „+”.

Cechy:

• sterowanie innymi urządzeniami napędzanymi silnikami elektrycznymi jednofazowymi 230 V AC,
• możliwość sterowania lokalnego i centralnego,
• możliwość pracy niezależnej lub łączenia w sekcje (grupowanie),
• sterowanie lokalne realizowane z poziomu przycisków żaluzjowych pojedynczych lub podwójnych,
• sterowanie centralne realizowane tylko z przycisków żaluzjowych podwójnych,
• możliwość zblokowania rolety w pozycji zamkniętej lub otwartej z poziomu wejść centralnych,
• urządzenie energooszczędne, przystosowane do pracy ciągłej,
• tryby komfortowy – górny i dolny – możliwość zapamiętania położenia rolety,
• programowany maksymalny czas ruchu rolety.
• Wymiary 90 x 35 x 66 mm
• Waga 110 g

Dane techniczne:

• Zaciski zasilania: +, –
• Znamionowe napięcie zasilania: 12 ÷ 24 V DC
• Znamionowy pobór mocy:
• czuwanie: 0,07 W (przy UIN=12 V DC)
• 0,24 W (przy UIN=24 V DC)
• działanie: 0,42 W (przy UIN=12 V DC)
• 0,58 W (przy UIN=24 V DC)
• Maksymalne obciążenie: 6 A
• Sygnał sterujący: krótkie impulsy z linii „+”
• Sygnalizacja zasilania: dioda LED zielona
• Sygnalizacja optyczna ruchu rolety: 2 x dioda LED czerwona
• Domyślny czas ruchu rolety: 120 s
• Możliwość programowania czasu ruchu rolety: tak – od 1 s do 10 min.
• Położenia komfortowe: tak – górne i dolne
• Zakres czasu dla trybów komfortowych: od 1 s do 10 min.
• Zaciski sterowania lokalnego: L ( ), ( )
• Zaciski sterowania centralnego: C ( ), ( )
• Sterowanie lokalne: przyciski żaluzjowe podwójne lub pojedyncze
• Sterowanie centralne: przyciski żaluzjowe podwójne
• Zaciski zasilania silnika: M1, M2
• Parametry styków przekaźnika: 2NO 8A / 30 VDC (styki napięciowe)
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -10 ÷ +55 °C
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH-35
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Napięcie udarowe: 1 kV (PN-EN 61000-4-5)
• Wymiary: 90 x 35 x 66 mm (dwumodułowa)
• Waga: 0,090 kg
• Zgodność z normami: PN-EN 60669, PN-EN 61000
