Przeznaczenie

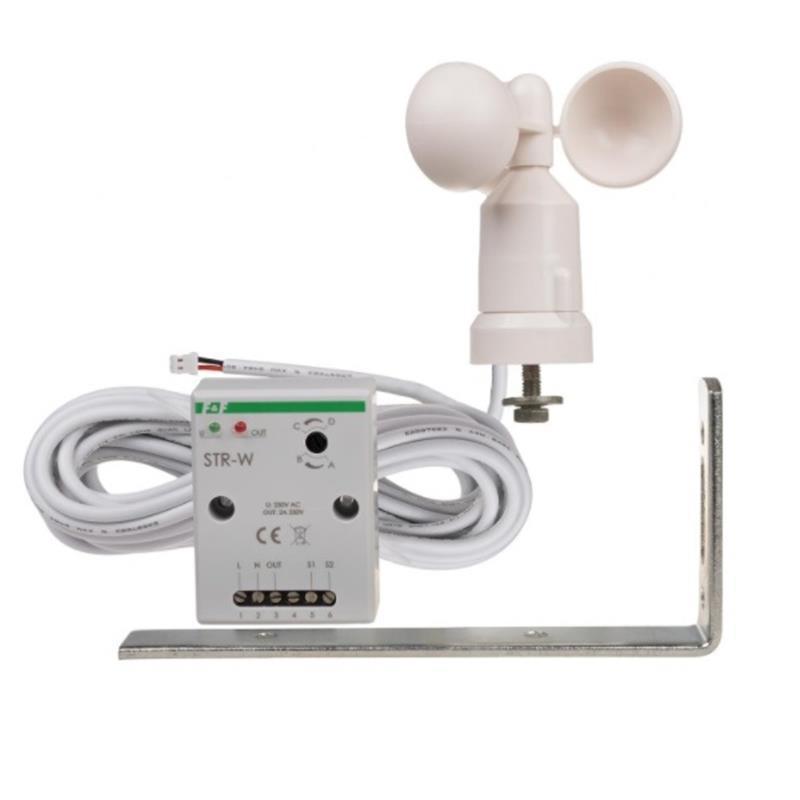

Sterownik STR-W wraz z zewnętrznym czujnikiem wiatru przeznaczony jest do monitorowania aktualnej prędkości wiatru. W przypadku gdy prędkość wiatru przekroczy zadaną wartość progową to nastąpi załączenie wewnętrznego przekaźnika. W połączeniu ze sterownikami rolet STR-3 lub STR-4 umożliwia zbudowanie systemu w którym w przypadku pojawienia się zbyt silnego wiatru zostaną zamknięte rolety okienne lub zwinięte markizy.

Działanie

Sterownik pracuje w dwóch trybach:

Tryb ciągły

Jeżeli prędkość wiatru przekroczy zadaną wartość, to wew-nętrzny styk przekaźnika zamyka się i pozostaje zamknięty przez cały czas trwania,  gdy utrzymują się podmuchy wiatru.

W połączeniu ze sterownikami rolet STR-3 i STR-4, tryb taki zapewnia zamknięcie rolet w momencie wystąpienia silnych wiatrów i zablokowanie ich w pozycji zamkniętej, aż do momen-tu zakończenia ustania wiatru.

Zakres regulacji prędkości wiatru, przy której zostaje zgłoszony, alarm regulowany jest płynnie w zakresie od 30 km/h (pozycja A) do 80 km/h (pozycja B).

Tryb impulsowy

Jeżeli prędkość wiatru przekroczy zadaną wartość to wewnętrzny styk przekaźnika zamyka się na czas ok. 1,5 s przekazując do sterowników rolet jednorazowy rozkaz zamknięcia. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie wystąpienia silnych wiatrów, ale później użytkownik ma możliwość podniesienia rolet w dowolnym momencie.

Zakres regulacji prędkości wiatru przy której zostaje zgłoszony alarm, regulowany jest płynnie w zakresie od 20 km/h (pozycja D) do 70 km/h (pozycja C).

Dane techniczne

sterownik

•  zasilanie 100÷265 V AC
•  styk zamknięcie wewn. przekaźnika powoduje
•  podanie poziomu linii N na wyjście OUT
•  maks. obciążenie (AC-1) 2A / 230 V
•  pobór mocy: stan czuwania <0,2 W; praca <0,6 W
•  temperatura pracy
•  (bez kondensacji pary) -15÷50 °C
•  max. moment dokręcający 0,4 Nm
•  sygnalizacja
•  zasilania LED zielona U
•  silny wiatr i załączenie przekaźnika LED czerwona OUT
•  przyłącze zaciski śrubowe 2,5 mm²
•  wymiary 67×50×26 mm
•  izolacja (zasilanie-czujnik-styk) ≥ 500 V
•  montaż dwa wkręty do podłoża
•  stopień ochrony IP20

wiatrak

•  wymiary Ø80×85W mm
•  przewód 2× 0,25 mm² / l = 5 m
•  śruba montażowa N6
•  uchwyt montażowy stalowy płaskownik (profil L) 150×70×3 mm
•  stopień ochrony IP65
