Przeznaczenie

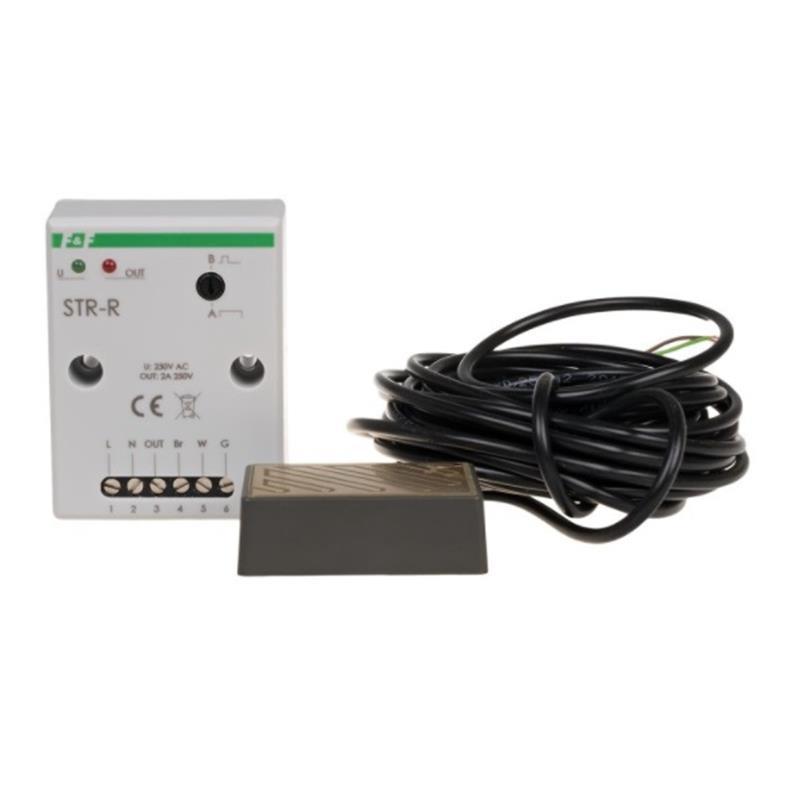

Sterownik STR-R wraz z zewnętrznym czujnikiem opadów przeznaczony jest do wykrywania opadów deszczu. W połączeniu ze sterownikami rolet STR-3 lub STR-4 umożliwia zbudowanie systemu, w którym w przypadku wystąpienia opadów zostaną zamknięte rolety okienne lub zwinięte markizy.

Działanie

Sterownik pracuje w dwóch trybach:

Tryb ciągły

W momencie rozpoczęcia opadów wewnętrzny styk przekaźnika zamyka się i pozostaje zamknięty przez cały czas trwania opadów. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie pojawienia się deszczu i zablokowanie ich w pozycji zamkniętej, aż do momentu zakończenia opadów.

Tryb impulsowy

W momencie rozpoczęcia opadów wewnętrzny styk przekaźnika zamyka się na czas ok. 1,5 s przekazując do sterowników rolet jednorazowy rozkaz zamknięcia. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie pojawienia się deszczu, ale później użytkownik ma możliwość podniesienia rolet w dowolnym momencie.

Wybór trybu pracy realizowany jest za pomocą pokrętła na znajdującego się na elewacji sterownika.

Dane techniczne:

sterownik

•  zasilanie 100÷265V AC
•  styk zamknięcie przekaźnika powoduje
•  pojawienie się poziomu linii N
•  maks. obciążenie (AC-1) 2A / 230V
•  pobór mocy: stan czuwania <0,2W; praca <0,6W
•  temperatura pracy (bez kondensacji pary) -15÷50°C
•  połączenia zewnętrzne max. 2,5mm²
•  max. moment dokręcający 0,4 Nm
•  sygnalizacja
•  zasilania LED zielona U
•  opady i załączenie przekaźnika LED czerwona OUT
•  przyłącze zaciski śrubowe 2,5mm²
•  wymiary 67×50×26mm
•  izolacja (zasilanie-czujnik-styk) ≥500V
•  montaż dwa wkręty do podłoża
•  stopień ochrony IP20

czujnik opadów

•  wymiary 55×50×13mm
•  zasilanie 8÷32V DC
•  przewód 3× 0,25mm² / l= 5m
•  wymiary otwór pod wkręt Ø3 / taśma klejąca
•  położenie <30°
•  stopień ochrony IP65
