DO ODBIORNIKÓW DUŻEJ MOCY Z wejściem analogowym 1÷10 V Montaż: na szynie 35 mm

Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia.

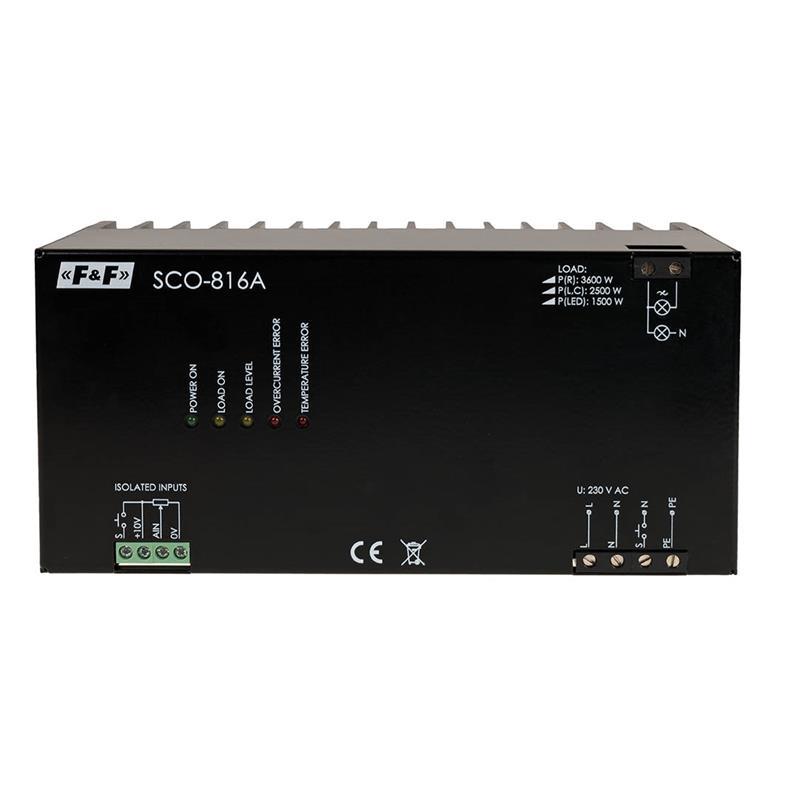

PrzeznaczenieŚciemniacz uniwersalny SCO-816A przeznaczony jest do regulacji jasności ściemnialnych źródeł dużej mocy, takich jak: lampy żarowe i halogenowe, transformatory toroidalne i regulowane transformatory elektroniczne, ściemnialne żarówki LED oraz ściemnialne energooszczędne lampy LED.

DziałanieZałączenie oraz wyłączenie oświetlenia następuje po krótkim naciśnięciu przycisku podłączonego do wejścia sterującego ON/OFF. Poziom jasności zależeć będzie od wartości napięcia sterującego podanego na wejście analogowe AIN.

Dane techniczne:

• Napięcie zasilania 230 V AC
• Instalacja 3-przewodowa
• Sterowanie ON/OFF 230 V AC lub 9÷12 V DC
• Element wykonawczy tranzystor
• Ograniczenie prądowe 16 A
• Pamięć stanu TAK
• Pamięć stanu po zaniku zasilania NIE
• Maksymalna moc podłączonych lamp 3600 W (R), 2500 W (L lub C), 1500 W (LED)
• Chłodzenie wbudowany wentylator
• Temperatura załączenia wentylatora 45°C
• Maksymalna temperatura wewnątrz obudowy 65°C
• Zastosowanie oświetlenie żarowe, halogenowe, LED (ściemnalne), transformatory toroidalne, transformatory elektroniczne (regulowane), świetlówki (ściemnalne)
• Sterownie obciążeniem załączanie lub wyłączanie w 0 (obciążenia uniwersalne)
• Sterowanie poziomem jasności napięcie 1÷10 V DC
• Czas rozjaśniania/ściemniania 1 s
• Wewnętrzne zabezpieczenie nadprądowe bezpiecznik zwłoczny 20 A (6,3×32 mm)
• Przyłącze zasilające zaciski 4 mm², moment 0,5 Nm
• Przyłącze - obwody niskiego napięcia zaciski 2,5mm², moment 0,4 Nm
• Moment dokręcający 0,5 Nm
• Pobór mocy poniżej 5 W
• Temperatura pracy 0 ÷ 40 °C
• Wymiary 190 S x 90 W x 93 G (mm)
• Montaż płyta montażowa
• Stopień ochrony IP20
