Przeznaczenie:

Ściemniacz oświetlenia do LED z pamięcią ustawień natężenia oświetlenia, z funkcją Softstart

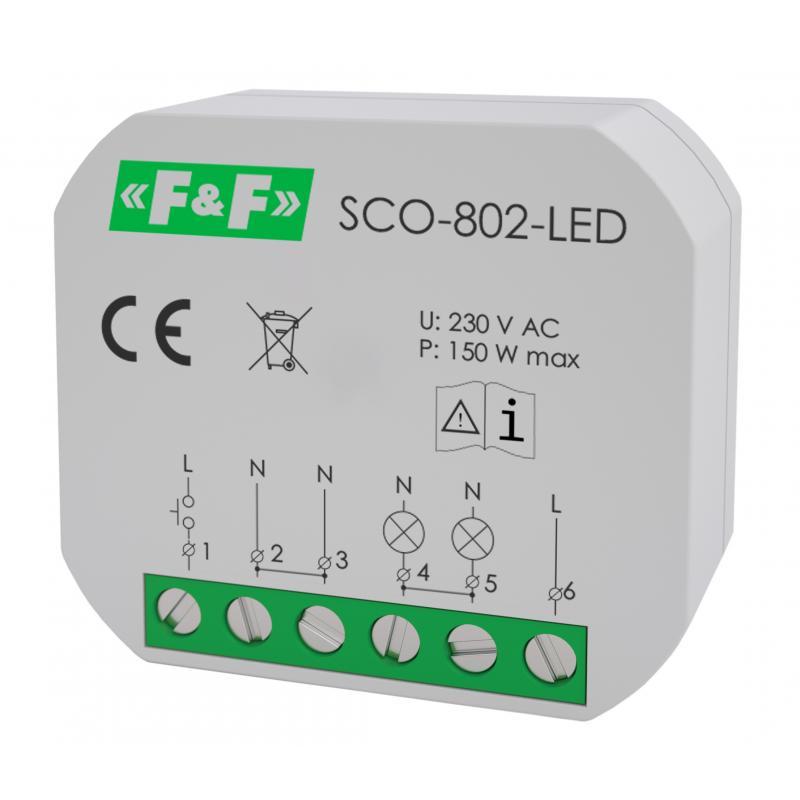

Uniwersalny ściemniacz oświetlenia SCO-802-LED przeznaczony jest do regulacji jasności ściemnialnych źródeł oświetlenia1, w szczególności oświetlenia LED, o mocy do 150 W2.
Pozostałe właściwości:

montaż w standardowej puszce instalacyjnej o średnicy ø60 mm;
możliwość podłączenia do każdej instalacji (zarówno 3-przewodowej, jak i 2-przewodowej, bez dostępnego przewodu neutralnego w puszce instalacyjnej);
wykorzystanie dowolnego przycisku chwilowego (również podświetlanego do włączania, wyłączania i regulacji jasności,
pamięć ustawionego poziomu jasności (także po zaniku i powrocie zasilania);
płynne rozjaśnianie i wygaszanie światła;
możliwość zaprogramowania minimalnego poziomu jasności (eliminacja zjawiska migania lamp LED przy niskich poziomach jasności);
wbudowane zabezpieczenie termiczne zapobiegające przeciążeniu ściemniacza.
1 Warunkiem poprawnej pracy ściemniacza jest podłączenie ściemnialnych źródeł światła. Należy upewnić się czy na opakowaniu lub w instrukcji źródła światła znajduje się wyraźna informacja o możliwości regulacji jasności. Często jest ona przedstawiana w postaci jednego z dwóch symboli. Z uwagi na dużą różnorodność konstrukcji ściemnialnych lamp LED może, w rzadkich wypadkach, zdarzyć się że wybrana lampa nie będzie poprawnie współpracować ze ściemniaczem SCO-802 LED. Do typowych objawów takich przypadków zaliczyć można: niski zakres regulacji i migotanie światła. W związku z powyższym zalecane jest przeprowadzenie próby przed zamontowaniem ściemniacza.

2 Wartość orientacyjna. Graniczna wartość mocy uzależniona jest od konstrukcji oraz jakości podłączonych źródeł światła i w rzeczywistości może być znacząco niższa od podanej wartości.

3 Jeżeli ustawiony jest niski poziom jasności to w momencie załączenia może nastąpić efekt mocniejszego rozjaśnienia światła, które następnie zostanie obniżone do ustawionej
wartości. Ma to na celu zapewnienie prawidłowego uruchomienia lamp LED. Światło załącza się w sposób płynny w czasie ok. 0,5÷1 sekundy.

4 Czas przejścia od wyłączenia do pełnego poziomu jasności przy długim naciśnięciu przycisku w ściemniaczu SCO-802 wynosi około 10 sekund. Rzeczywista charakterystyka
rozjaśniania/ściemniania uzależniona będzie od konstrukcji źródeł światła. Może zdarzyć się że proces ten nie będzie płynny, np. w początkowym zakresie regulacji następować
będą duże zmiany poziomu jasności, a w końcowym bardzo małe.

Działanie:

Załączenie oraz wyłączenie oświetlenia następuje po krótkim naciśnięciu przycisku chwilowego podłączonego do wejścia sterującego ściemniacza3. Długie naciśnięcie przycisku powoduje płynne4 rozjaśnianie lub ściemnianie światła. Kolejne, długie naciśnięcie przycisku zmienia kierunek działania:
rozjaśnianie → ściemnianie lub ściemnianie → rozjaśnianie.
Po osiągnięciu wartości minimalnej lub maksymalnej dalsze trzymanie wciśniętego przycisku nie zmienia już poziomu jasności. Jeżeli ściemniacz ustawiony jest na wartość maksymalną, to kolejne długie naciśnięcie spowoduje zmniejszanie poziomu jasności. Jeżeli ściemniacz ustawiony jest na wartość minimalną, to kolejne, długie naciśnięcie przycisku spowoduje zwiększenie jasności.
Poziom jasności ustawiony długim naciśnięciem przycisku zachowywany jest w pamięci nieulotnej ściemniacza. Włączenie światła poprzez krótkie naciśnięcie przycisku przywraca ustawiony wcześniej poziom jasności.

Dane techniczne:

• Zastosowanie: ściemnialne oświetlenie LED
• Montaż: puszka podtynkowa Ø60
• Max moc podłaczonych lamp: 150 W
• Napięcie zasilania 230 V AC, 50 Hz
• Maksymalny prąd obciążenia AC-1 1,3 A
• Element wykonawczy triak
• Pamięć stanu TAK
• Pamięć stanu po zaniku zasilania TAK
• Maksymalna moc podłączonych lamp 150 W
• Zastosowanie oświetlenie LED
• Przyłącze zaciski śrubowe 1,5 mm²
• Moment dokręcający 0,3 Nm
• Pobór mocy 0,25 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary Ø54 (48×43 mm), wysokość: 20 mm
• Montaż w puszce podtynkowej Ø60
• Stopień ochrony IP20
