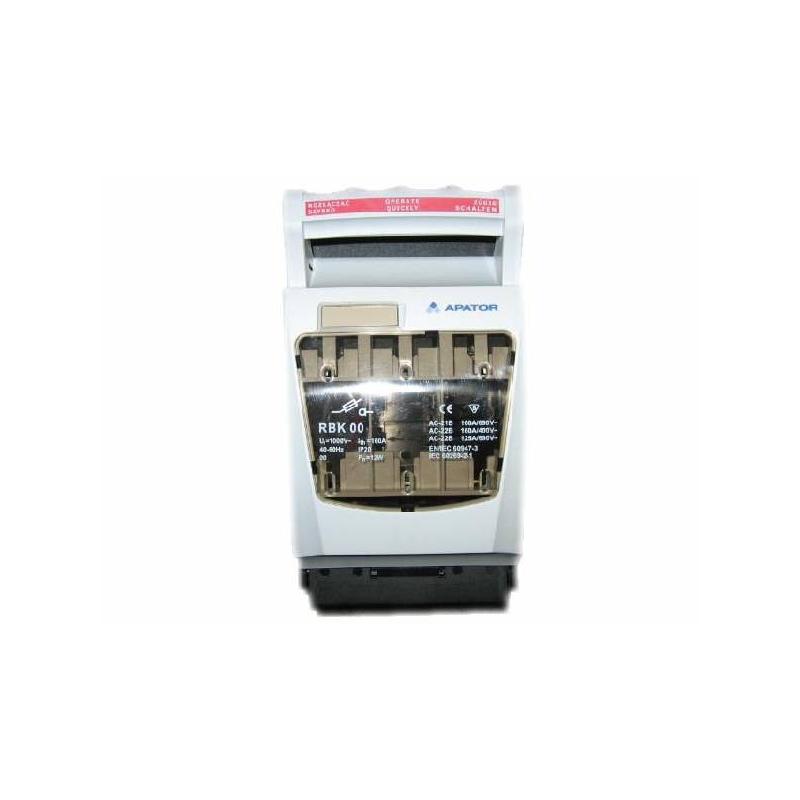

Rozłączniki izolacyjne bezpiecznikowe RBK przeznaczone są do rozdziału energii elektrycznej i zabezpieczenia urządzeń elektrycznych przed skutkami zwarć, przeciążeń za pośrednictwem przemysłowych wkładek topikowych.
Rozłączniki RBK zbudowane są z następujących podzespołów:
- podstawa 3-biegunowa wyposażona w styki szczękowe usprężynowane z możliwością bezpośredniego przyłączenia kabli z odizolowaną lub z zaprasowaną końcówką oraz szyn zbiorczych,
- odejmowana pokrywa mieszcząca wkładki topikowe, – osłona styków górnych z komorami gaszeniowymi oraz osłona styków dolnych.
Elementy składowe rozłączników bezpiecznikowych typu RBK wykonane są z uniepalnionych poliamidów i poliwęglanów wzmocnionych włóknem szklanym. Srebrzone galwanicznie styki RBK zapewniają niskie straty mocy.
Rozłączniki izolacyjne bezpiecznikowe RBK przeznaczone są do instalowania w pomieszczeniach zamkniętych nie zawierających pyłów, gazów żrących lub wybuchowych:
- w klimacie umiarkowanym, tropikalnym (TH) i morskim (M),
- na wysokości do 2000 m n.p.m.,
- w temperaturze otoczenia od -25°C do +55°C.
W przypadku stosowania rozłączników w temperaturze od +41oC do +45oC należy obniżyć wartość prądu Ith o 5% a w przedziale temperatur od +46oC do +55oC wartość prądu Ith należy obniżyć o 10%. Mogą być instalowane na zewnątrz pomieszczeń w obudowach (szafkach) o stopniu ochrony IP 34 i wyższym.
Napięcie znamionowe Un: 690V
Znamionowy prąd cieplny Ith: 160
