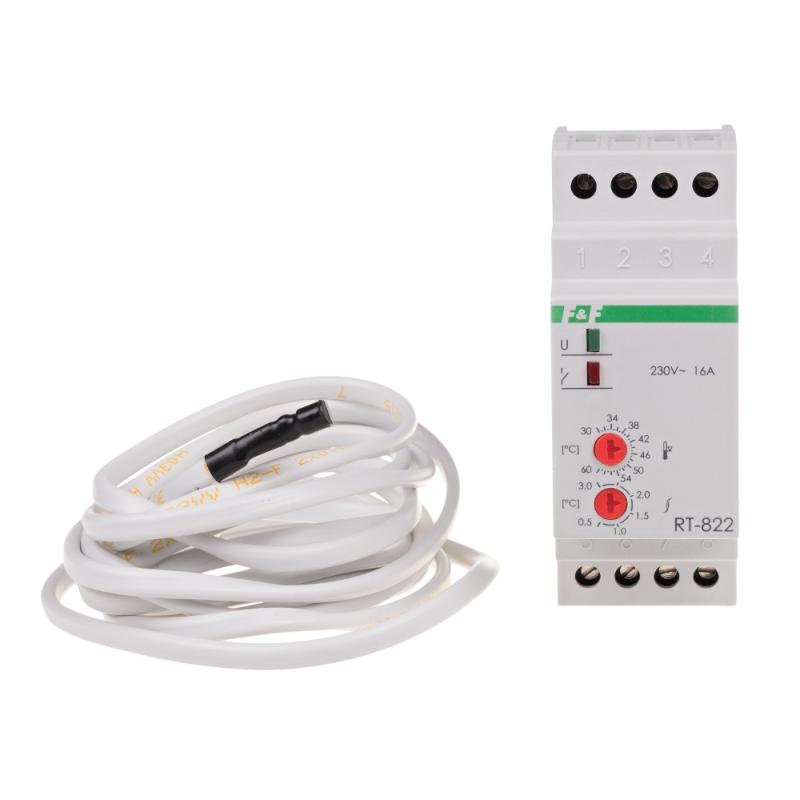

RT-822 zakres temperatury 30÷60°C

Przeznaczenie

Regulatory temperatury służą do sterowania urządzeniami grzewczymi lub wentylacyjnymi w celu utrzymania stałej temperatury otoczenia.

Działanie

Do czasu uzyskania żądanej temperatury otoczenia styk przekaźnika znajduje się w pozycji 2-1 i urządzenie grzewcze jest załączone. Osiągnięcie zadanej temperatury powoduje przełączenie styku w pozycję 2-8 i wyłączenie urządzenia grzewczego, ewentualnie załączenie urządzenia wentylacyjnego. Spadek temperatury o wartość histerezy ponownie załączy urządzenie grzewcze (zwarte styki 2-1) aż do momentu osiągnięcia zadanej temperatury.

Dane techniczne

• zasilanie 230V AC
• prąd obciążenia <16A
• styk separowany 1P
• zakres regulacji temperatury
• RT-822 30÷60°C
• histereza - regulowana 0,5÷3°C
• dokładność nastawy 1°C
• dokładność pomiaru ±1°C
• sygnalizacja zasilania LED zielona
• sygnalizacja stanu pracy LED czerwona
• pobór mocy 1,1W
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 2 moduły (35mm)
• montaż na szynie 35mm

Sonda RT

• czujnik temperatury KTY 81-210
• zakres pomiarowy -50÷130°C
• temperatura pracy -50÷65°C
• wymiary czujnika Ø5; h=20mm
• izolacja czujnika koszulka termokurczliwa
• przewód OMY 2×0,34mm²; l=2,5m
• w komplecie z: RT-822
