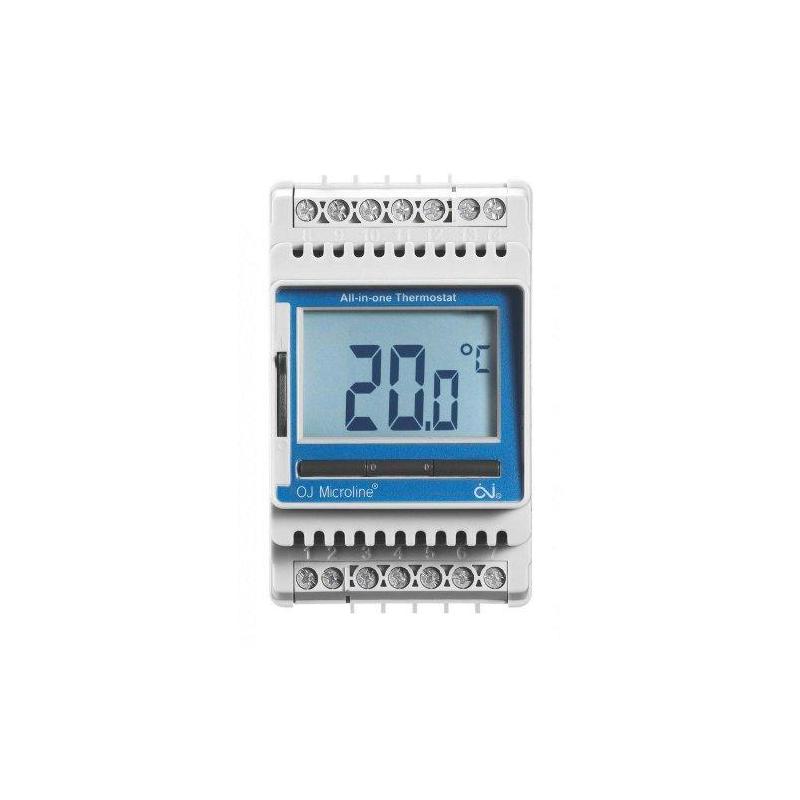

Uniwersalny termostat ETN4-1999 jest dwustanowym regulatorem elektronicznym stosowanym do sterowania układami: ogrzewania elektrycznego, ochrony przed zamarzaniem, ochrony przeciwoblodzeniowej, chłodzenia itp. Przekaźnik wyjściowy z 1-polowym zestykiem (ustawialne położenie początkowe NO lub NC) o obciążalności 16A/230V AC umożliwia bezpośrednie sterowanie 1-fazowymi obwodami rezystancyjnymi o mocy do 3600W. Termostat przystosowany jest do montażu na standardowej szynie montażowej. Dwa wyjścia pomiarowe (obwody SELV) umożliwiają współpracę z 2 czujnikami w różnych konfiguracjach. Wbudowane zabezpieczenie 2-polowe 16A pozwala, o ile dopuszczają to lokalne przepisy, zrezygnować z zewnętrznego zabezpieczenia.

Dane techniczne

• Napięcie zasilania 230 V AC ±10% 50/60Hz
• Pobór mocy w stanie czuwania 0,5W
• Zestyk wyjściowy SPST 16A / 230V AC (obciążenie rezystancyjne) 1A / 230V (obciążenie indukcyjne)
• Wbudowane zabezpieczenie 2-polowe; 16A
• Zabezpieczenie wstępne 16A
• Sterowanie PWM/PI lub ON/OFF
• Cykl PWM nastawialny od 10 do 60 min.
• Histereza (tylko dla ON/OFF) od +0,3°C do +10,0°C
• Zakres temperatury kontrolowanej od -19,5°C do +70°C
• Zakres ogranicznika temperatury od -19,5°C do +70°C
• Dokładność pomiaru 0,4°C
• Temperatura pracy* od -20°C do +55°C
• Temperatura przechowywania od -20°C do +70°C
• Wartość względna obniżki temperatury od -19,5°C do +30°C
• Obniżka dla regulatora mocy 0 – 100%
• Ochrona przed zamarzaniem (wartość bezwzględna) od 0°C do +10°C
• Ochrona przed zamarzaniem regulator 0 – 100%
• Czujnik temperatury NTC (12kΩ); standardowo 3m/max. do 100m
• Stopień ochrony IP 20
• Klasa ochronności Klasa II (izolacja wzmocniona)
• Kategoria przepięciowa 4 kV
• Klasa zanieczyszczenia 2
• Wymiary urządzenia wys. 86mm x szer. 52mm x głęb. 58mm
• Wyświetlacz segmentowy z podświetleniem; wys. 25mm x szer. 38mm

Zalety

• Wyłącznik sieciowy
• Zakres kontrolowanej temperatury od -19,5°C do +70°C.
• Zestyk o zdolności łączeniowej 16A/230V.
• Duży, podświetlany wyświetlacz z czytelnym menu.
• Montaż na standardowej szynie DIN.
• Dodatkowe funkcje: kalibracja czujnika, obniżka temperatury,
• funkcja przeciwzamrożeniowa, ogranicznik skali nastaw.
• Tryb pracy termostat/regulator mocy
• Tryb pracy grzanie/chłodzenie
• Sterowanie ON/OFF lub PWM

Termostat kontroluje zmiany wartości rezystancji wybranego czujnika temperatury (kabelkowy lub powietrzny), uzależnione od temperatury w otoczeniu czujnika i porównuje je z rezystancją odpowiadającą wartości temperatury ustawionej na wyświetlaczu za pomocą przycisków. Jeżeli temperatura czujnika jest niższa (wyższa w trybie chłodzenia) od wartości ustawionej nastąpi zamknięcie zestyku przekaźnika i podanie napięcia na obwód grzejny (sygnalizacja na wyświetlaczu). W przypadku pracy z 2 czujnikami czujnik powietrzny pełni funkcję czujnika podstawowego, a czujnik kabelkowy współpracuje z układem limitującym temperaturę np. podłogi zapobiegając jej zbytniemu wychłodzeniu lub nagrzaniu. Możliwa jest również praca termostatu bez kontroli czujników, w trybie regulatora mocy. W trybie tym użytkownik określa procentowo (skala 0-10) ilość energii dostarczanej do układu (od 0 do 100% mocy całkowitej). Dodatkowo termostat posiada również funkcje obniżki temperatury lub przeciwzamrożeniową uruchamiane za pomocą zewnętrznego zegara.
