Przeznaczenie

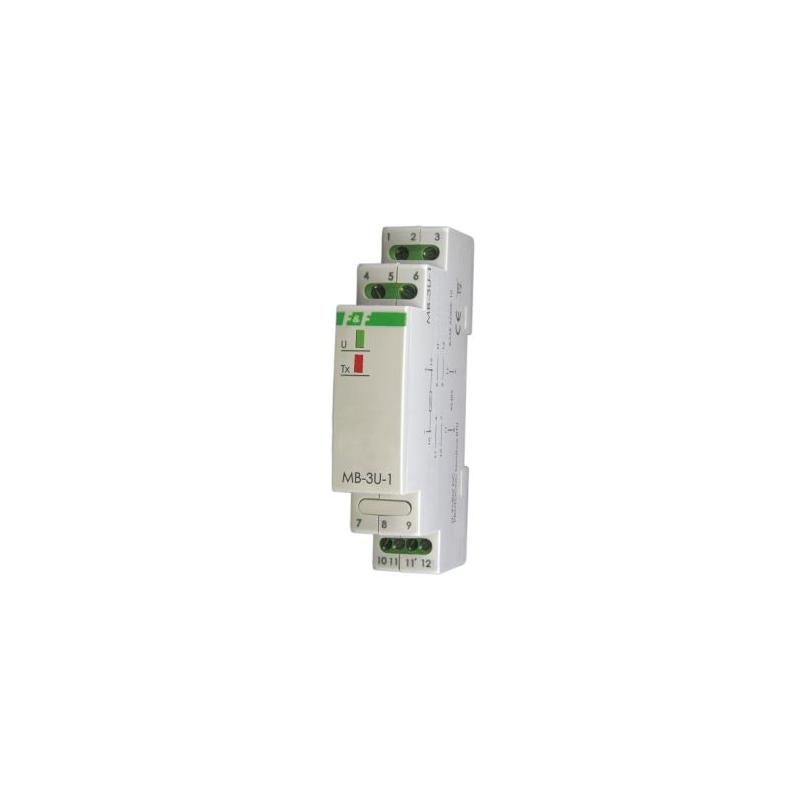

Przetwornik MB-3U-1 przeznaczony jest do pomiaru napięcia trójfazowego i wymiany danych za pomocą portu RS485 zgodnie z protokołem MODBUS RTU.

Działanie

Moduł dokonuje ciągłego pomiaru wartości wejściowych napięć (trójfazowego napięcia prądu przemiennego lub obwodów napięciowych prądu stałego). Wartości wejściowych napięć można odczytać poprzez port RS485 za pomocą protokołu komunikacyjnego MODBUS RTU. Wszystkie parametry komunikacji i wymiany danych są ustawione fabrycznie. Wyjątkiem jest adres sieciowy modułu, który ustawiamy za pomocą przełącznika wielopozycyjnego umieszczonego pod elewacją czołową modułu. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Przetwornik dokonuje pomiaru wartości skutecznej napięcia TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.

Parametry protokołu MODBUS RTU

• parametry komunikacyjne
• protokół MODBUS RTU
• tryb pracy SLAVE
• ustawienia portu Liczba bitów na sekundę: 9600
• bity danych: 8
• parzystość: brak
• bity startu: 1
• bity stopu: 2
• zakres adresów sieciowych 10÷19
• kody poleceń 4: Odczyt wszystkich lub kilku rejestrów wartości wejściowych
• (0×04 - Read Input Register)
• 17: Odczyt ID
• (0x11 - Report Slave ID)
• maksymalna częstotliwość zapytań 15Hz

Parametry rejestrów

• adres opis rozkaz typ atr
• 1000 odczyt wartości napięcia kanału 1 (L1) 04 int read
• 1001 odczyt wartości napięcia kanału 2 (L2) 04 int read
• 1002 odczyt wartości napięcia kanału 3 (L3) 04 int read
• wartość rejestru to liczba 16-bitowa, która obrazuje wartość mierzonego napięcia ze znakiem +/-. Najstarszy bit oznacza znak liczby: 0 - liczba dodatnia; 1 - liczba ujemna. Zakres wartości liczb w rejestrze zawiera się w przedziale -32768÷+32768.
• wartości wejściowego napięcia zapisywana jest w rejestrze w postaci liczby całkowitej krotnej 1 (np. wartość rejestru 230 odpowiada napięciu 230V).

Dla napięcia przemiennego pomiar dokonywany jest w stosunku do przewodu neutralnego N. Dla napięć stałych pomiar dokonywany jest w stosunku do wspólnego punktu zasilania − lub GND. Nie dokonywać jednoczesnego pomiaru napięć stałych i zmiennych. Kanały pomiarowe nie są galwanicznie separowane od siebie. Kanały pomiarowe są galwanicznie separowane od wejścia zasilającego przetwornik i portu komunikacyjnego RS-485. Port RS-485 nie jest separowany od napięcia zasilania.

Dane techniczne

• napięcie zasilania 9÷30V DC
• maksymalny pobór prądu 50mA
• zakres pomiarów TrueRMS
• napięcie AC 0÷285V
• napięcie DC 0÷400V
• błąd pomiar 0,5%
• precyzja odczytu rejestru 1V
• napięcie przebicia WE->WY 3kV
• błąd przetwarzania ±0,5%
• częstotliwość próbkowania 10Hz
• port RS485
• protokół komunikacyjny MODBUS RTU
• temperatura pracy -20°C÷+50°С
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35
• stopień ochrony IP20
