Przeznaczenie

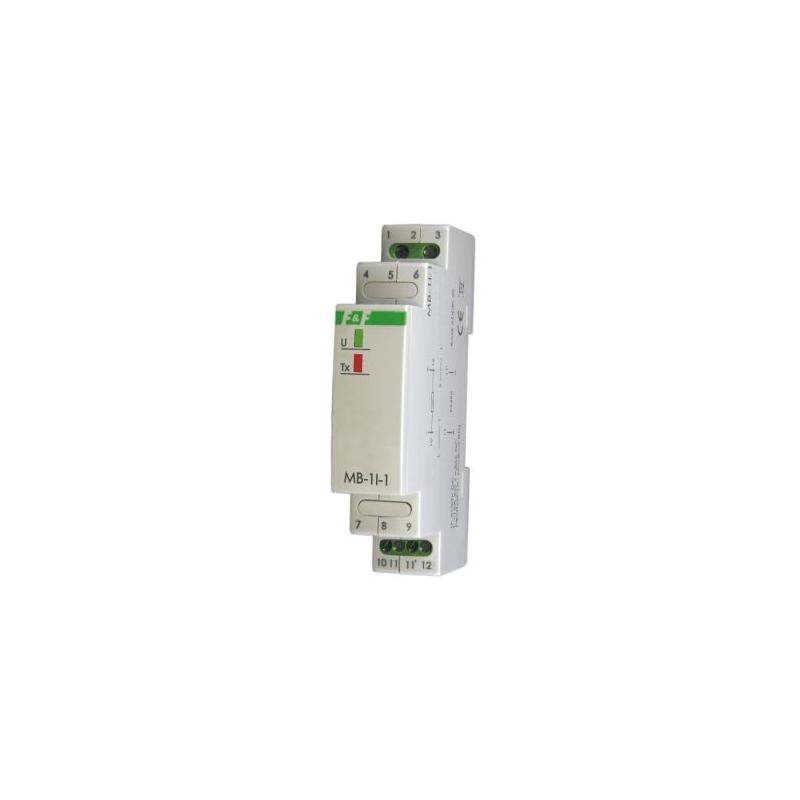

Przetwornik MB-1I-1 przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i wymiany danych za pomocą portu RS485 zgodnie z protokołem MODBUS RTU.

Działanie

Moduł dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe. Wartość wejściowego prądu można odczytać poprzez port RS485 za pomocą protokołu komunikacyjnego MODBUS RTU. Wszystkie parametry komunikacji i wymiany danych są ustawione fabrycznie. Wyjątkiem jest adres sieciowy modułu, który ustawiamy za pomocą przełącznika wielopozycyjnego umieszczonego pod elewacją czołową modułu. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.

Parametry protokołu MODBUS RTU

• protokół MODBUS RTU
• tryb pracy SLAVE
• ustawienia portu Liczba bitów na sekundę: 9600
• bity danych: 8
• parzystość: brak
• bity startu: 1
• bity stopu: 2
• zakres adresów sieciowych 20÷29
• kody poleceń 4: Odczyt wszystkich lub kilku rejestrów wartości wejściowych
• (0×04 - Read Input Register)
• 17: Odczyt ID
• (0x11 - Report Slave ID)
• maksymalna częstotliwość zapytań 15Hz

Parametry rejestrów

• adres opis rozkaz typ atr
• 1000 wartość natężenia prądu kanału 1 (L1) 04 int read
• wartość rejestru to liczba 16-bitowa, która obrazuje wartość mierzonego napięcia ze znakiem +/-. Najstarszy bit oznacza znak liczby: 0- liczba dodatnia; 1 liczba ujemna. Zakres wartości liczb w rejestrze zawiera się w przedziale -32768÷+32768.
• wartość wejściowego prądu zapisywana jest w rejestrze w postaci liczby całkowitej krotnej 0,1A (np. wartość rejestru 103 odpowiada natężeniu prądu o wartości 10,3A).

Dane techniczne

• napięcie zasilania 9÷30V DC
• maksymalny pobór prądu 50mA
• zakres pomiarów TrueRMS
• MB-3I-1 15A: prąd 0÷14,14A AC / 0÷20A DC
• napięcie 285V AC / 400V DC
• maks. prąd Iin 18A AC / 24A DC
• błąd pomiar 0,5%
• precyzja odczytu rejestru 0,1A
• częstotliwość próbkowania 10Hz
• napięcie przebicia WE->WY 2,1kV
• błąd przetwarzania ±0,5%
• częstotliwość próbkowania 10Hz
• port RS485
• protokół komunikacyjny MODBUS RTU
• temperatura pracy -20°C÷+50°С
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35
• stopień ochrony IP20
