Przeznaczenie

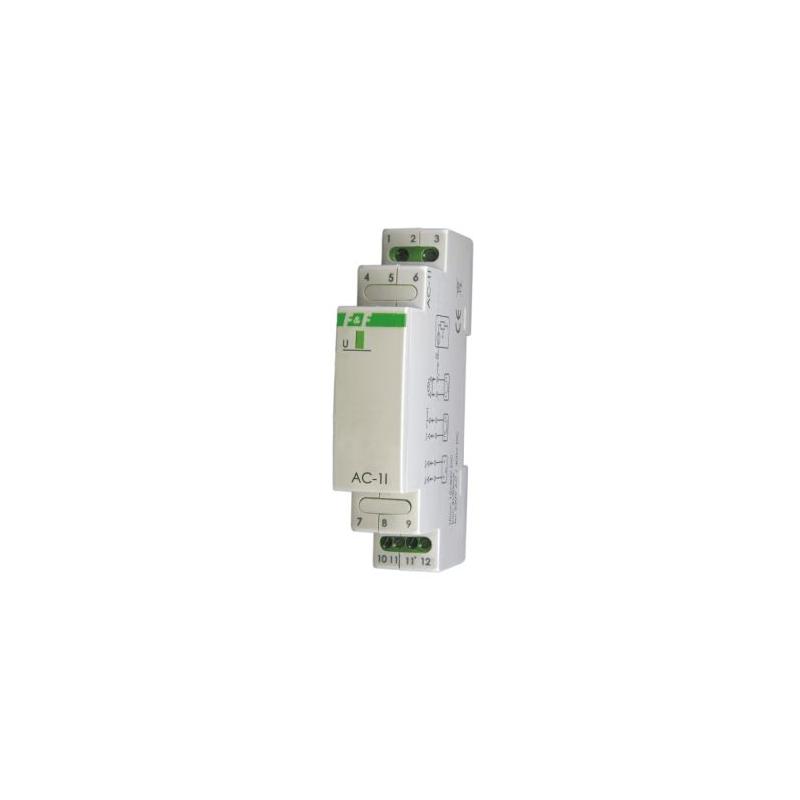

Moduł AC-1I przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Działanie

• Przetwornik dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iin. Wartość mierzona prądu  jest proporcjonalnie przekształcana  do wyjściowego sygnału prądu stałego Iout  w zakresu 4÷20 mA.
• Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS,  co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
• Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.

Dane techniczne

• napięcie zasilania 9÷30V DC
• zakres pomiarów TrueRMS
• AC-1I 15A: prąd
• napięcie 0÷14,14A AC / 0÷20A DC
• <285V AC / <400V DC
• maksymalny błąd pomiarowy ±0,2A
• maks. prąd obciążenia wej. Iin
• AC-1I 15A
• 18A AC / 24A DC
• dopuszczalne przeciążenie 100A/100msek
• prąd wyjściowy 4÷20mA
• dł. przewodu wyj. sygnałowego 300m
• napięcie przebicia WE->WY 2,1kV
• błąd przetwarzania ±0,5%
• pobór mocy 0,8W
• temperatura pracy -20°С÷+50°С
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35
• stopień ochrony IP20
