Przeznaczenie

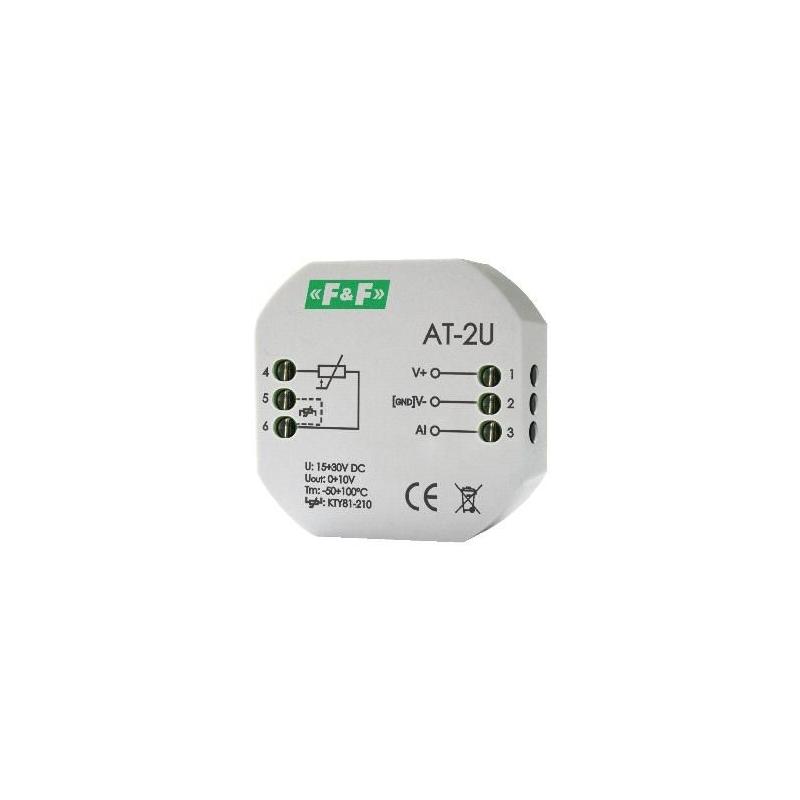

Przetwornik AT-2U przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału napięciowego w zakresie 0÷10V.


Działanie

• Przetwornik AT-2U dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału napięciowego z zakresu 0÷10V. W skutek przekształcenia, na wyjściu pojawia się napięcie proporcjonalne do temperatury środowiska, w którym znajduje się czujnik temperatury. Przetwornik pracuje w jednej z dwóch opcjach - z wewnętrznym czujnikiem temperatury lub z zewnętrzna sondą.
• Przetwornik współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
• Dedykowane sondy temperatury produkcji F&F: sonda RT lub sonda RT823. Sondy dostępne osobno.
• Ze względu na charakter sygnału wejściowego, maksymalna długość  przewodów sygnałowych (ekranowanych) łączących moduł z wejściem analogowym nie powinna przekraczać 20m długości.

Dane techniczne

• napięcie zasilania 15÷30V DC
• zakres pomiarów -50°С÷+100°С
• maksymalny błąd pomiarowy ±1,5°С
• napięcie wyjściowe 0÷10V
• czujnik temperatury KTY81-210
• sonda temperatury
• -50÷60°C RT
• 60÷100°C RT823
• temperatura pracy -40°С÷+40°С
• przyłącze zaciski śrubowe 1,5mm²
• wymiary Ø55, h=13mm
• montaż na pow. płaskiej lub w puszce podtynkowej Ø60
• stopień ochrony IP20
