Przeznaczenie

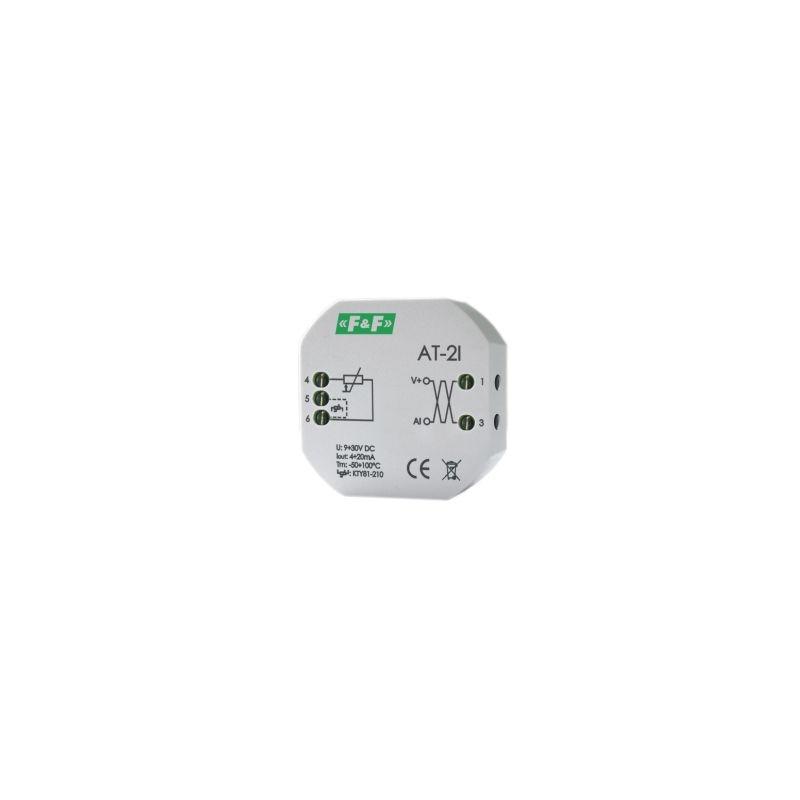

Przetwornik AT-2I przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Działanie

• Przetwornik AT-2I dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału prądu stałego z zakresu 4÷20 mA. Wskutek przekształcenia, na wyjściu pojawia się prąd proporcjonalny do temperatury środowiska, w którym znajduje się czujnik temperatury. Przetwornik pracuje w jednej z dwóch opcjach - z wewnętrznym czujnikiem temperatury lub z zewnętrzna sondą.
• Przetwornik współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
• Sondy temperatury produkcji F&F: sonda RT lub sonda RT823. Sondy dostępne osobno.
• Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.

Dane techniczne

• napięcie zasilania 9÷30V DC
• zakres pomiarów -50°С÷+100°С
• maksymalny błąd pomiarowy ±1,5°С
• prąd wyjściowy 4÷20mA
• czujnik temperatury KTY81-210
• sonda temperatury
• -50÷60°C RT
• 60÷100°C RT823
• temperatura pracy -40°С÷+85°С
• przyłącze zaciski śrubowe 1,5mm²
• wymiary Ø55, h=13mm
• montaż na pow. płaskiej lub w puszce podtynkowej Ø60
• stopień ochrony IP20
