Przeznaczenie

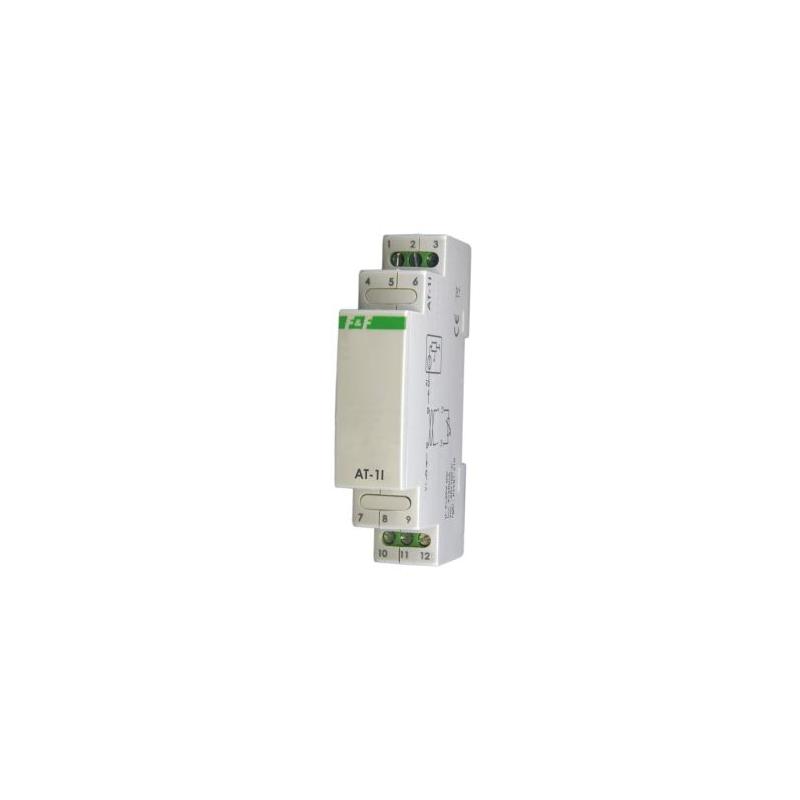

Przetwornik AT-1I przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Działanie

Przetwornik AT-1I dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału prądu stałego z zakresu 4÷20 mA. Wskutek przekształcenia, na wyjściu pojawia się prąd proporcjonalny do temperatury środowiska, w którym znajduje się czujnik temperatury.
Przetwornik współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
Sondy temperatury produkcji F&F: sonda RT lub sonda RT823. Sondy dostępne osobno.
Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.

Dane techniczne

• napięcie zasilania 9÷30V DC
• zakres pomiarów -50°С÷+100°С
• maksymalny błąd pomiarowy ±1,5°С
• prąd wyjściowy 4÷20mA
• czujnik temperatury KTY81-210
• sonda temperatury
• -50÷60°C RT
• 60÷100°C RT823
• temperatura pracy -40°С÷+85°С
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35
• stopień ochrony IP20
