Zastosowanie

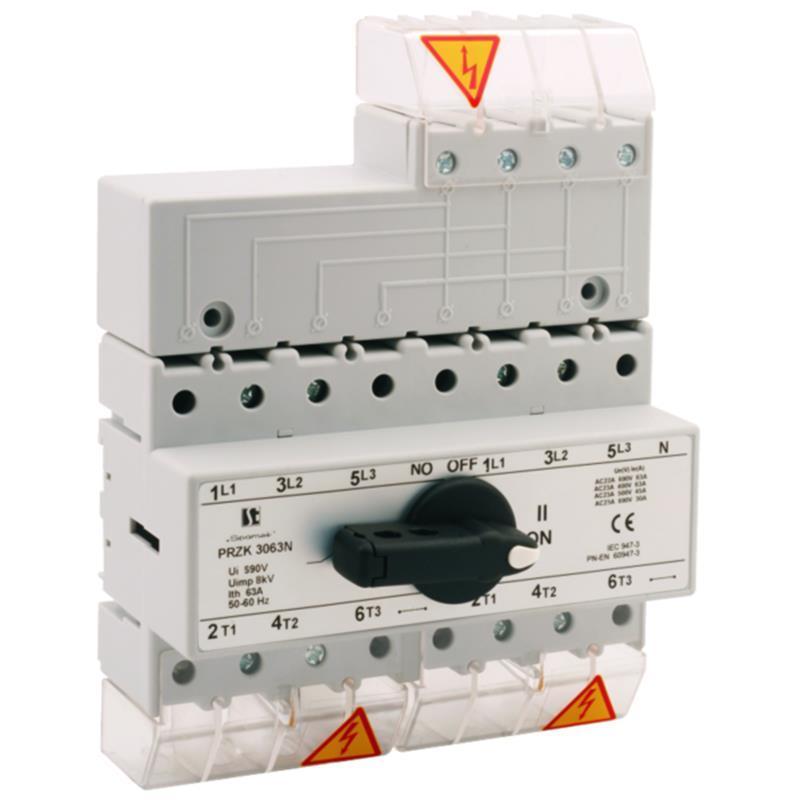

Przełączniki źródła zasilania PRZK są zbudowane na bazie rozłączników RSI w związku z tym posiadają wszystkie cechy tych rozłączników.

Przełączniki PRZK stanowią konstrukcyjne połączenie, jedną wspólną pokrywą, dwóch rozłączników typu RSI. Rozwiązanie to zapewnia doskonałą sztywność ukłaadu, a co za tym idzie, pewność działania i bezpieczeństwo użytkowania. Przełączniki PRZK wyposażone w specjalnie zaprojektowany sprzęgacz stanowią kompleksowe rozwiązanie potrzeby przełączania rodzajów zasilania np. typu Sieć – Agregat.

Budowa

Rodzina łączników izolacyjnych RSI spełnia wszystkie wymagania stawiane nowoczesnej aparaturze niskonapięciowej i jest zgodna z dyrektywami: 73/23/EWG i 93/68/EWG.

Rodzina RSI posiada następujące cechy:

– wysokie parametry elektryczne i niezawodne działanie aparatu zapewnione przez samoczyszczący układ nożowych styków oraz efektywne komory gaszeniowe,

– niezawodny mechanizm napędowy gwarantujący załączanie i wyłączanie aparatu niezależnie od szybkości przełączania przez operatora,

– bezpieczeństwo obsługi zapewnione przez osłony zacisków o stopniu ochrony dostarczane w standardzie,

– przy zamocowaniu do pulpitu stopień ochrony IP65

– wykonanie 3 i 4 biegunowe, z czwartym biegunem rozłączalnym lub nierozłączalnym,

– szybkie mocowanie na szynie lub płycie montażowej, IP20 TS35

– możliwość mocowania w większości standardowych rozdzielni bez żadnych dodatkowych elementów (wysokość płyty Przedniej 45mm),

– możliwość zablokowania napędu i zabezpieczenia pokrętła w pozycji wyłącz (0-OFF) za pomocą trzech kłódek,

– bezpieczne zaciski podłączeniowe,

– przyłączanie przewodów nieobrobionych (bez końcówek kablowych) do 70mm

– niezawodna identyfikacja stanu rozłącznika – pokrętło zawsze wskazuje aktualną pozycję styków,

– specjalna konstrukcja pokrętła zewnętrznego uniemożliwiająca otwarcie drzwi rozdzielnicy w pozycji załącz (I-ON),

– możliwość awaryjnego otwarcia drzwi rozdzielnicy (osłony) w stanie zamkniętym rozłącznika (wg instrukcji),

– materiały użyte do produkcji nadają się do powtórnego przetworzenia i są przyjazne dla środoWiska.

Dane techniczne

Liczba biegunów: 3+N (nierozłączny)

Napięcie znamionowe izolacji Ui [V]: 690

Napięcie znamionowe udarowe wytrzymywane Uimp [kV]: 8

Prąd cieplny umowny w powietrzu Ith [A]: 80

Prąd połączeniowy Ie w kat. AC-21A dla Ue = 690V [A]: 80

Prąd połączeniowy Ie w kat. AC-22A dla Ue = 690V [A]: 80

Prąd połączeniowy Ie w kat. AC-23A dla

- Ue = 400V [A]: 70

- Ue = 500V [A]: 55

- Ue = 690V [A]: 33

Moc znamionowa AC-23A dla trójfazowych standardowych silników synchronicznych dla

- Ue = 400 [kw]: 35

- Ue = 500 [kw]: 35

- Ue = 690 [kw]: 30

Prąd połączeniowy Ie w kat. DC-21A dla Ue = 220V [A]: 80

Prąd połączeniowy Ie w kat. DC-22A dla Ue = 220V [A]: 50

Prąd połączeniowy Ie w kat. DC-23A dla Ue = 220V [A]: 40

Prąd połączeniowy krótkotrwały wytrzymywany Icw (1s) [kA]: 1,8

Prąd znamionowy załączalny zwarciowy Icm [kA]: 6

Prąd znamionowy ograniczony wytrzymywany

– prąd spodziewany [kA]: 15

– wkładka bezpiecznikowa [A]: 80

Trwałość mechaniczna [cykli]: 20000

Trwałość łączeniowa [cykli]: 3000

Przewody przyłączeniowe sztywne [mm]: 10...25

Moment dokręcania zacisku [Nm]: 1,5
