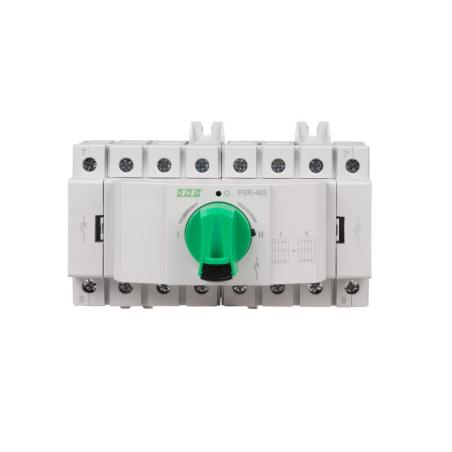

Obrotowy modułowy przełącznik sieć - agregat PSR-463

Modułowe przełączniki instalacyjne sieć-agregat realizują program przełączeń 1-0-2, dzięki czemu możliwe jest np. podłączenie do wyjścia jednej z dwóch linii wejściowych, lub całkowite rozłączenie obwodów. Styki przełącznika pełnią funkcję rozłącznika, możliwe jest więc dokonywanie przełączeń do znamionowego prądu obciążenia.

Dane techniczne:

• Funkcja rozłącznik, przełącznik kierunku
• Napęd ręczny, obrotowy
• Częstotliwość znamionowa 50÷60 Hz
• Napięcie łączeniowe znamionowe Ue (AC) 415 V
• Prąd znamionowy [AC-21B/AC-22A] 63 A
• Napięcie izolacji Ui 800 V
• Napięcie udarowe Uimp 8 kV
• Liczba biegunów 4P
• Program przełączeń 1-0-2
• Wytrzymałość mechaniczna 10000 cykli
• Obciążalność prądowa AC21 (kategoria A i B) 63 A
• Obciążalność prądowa AC22 (kategoria B) 63 A
• Obciążalność prądowa AC23 (kategoria B) 63 A
• Moc łączeniowa 41 kW
• Straty mocy (dla prądu znamionowego) na jeden biegun 1.5 W
• Straty mocy (dla prądu znamionowego) całkowite 6 W
• Przyłącze zaciski śrubowe
• Średnica przewodu (minimalna) 2.5 mm²
• Średnica przewodu (maksymalna) 35 mm²
• Temperatura pracy -20÷50°C
• Wymiary 8 modułów (szerokość: 135 mm, wysokość: 94 mm, głębokość: 104 mm)
• Montaż Szyna DIN lub płyta montażowa
• Stopień ochrony IP20
