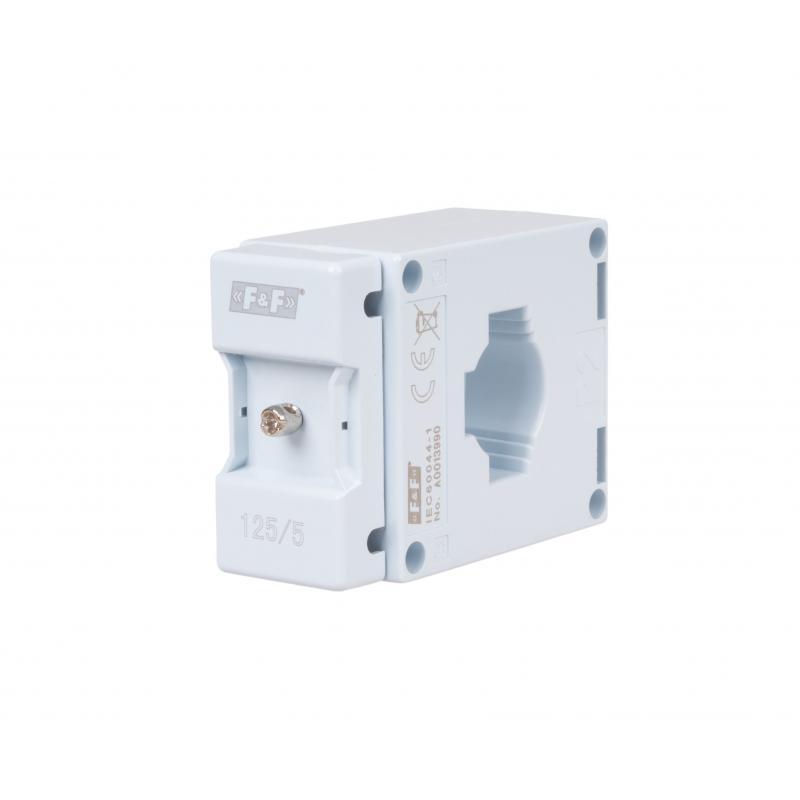

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).

Dane techniczne:

• Typ jednofazowy
• Budowa z zamkniętym rdzeniem
• Przekładnia lp/ls 125/5
• Klasa 0,5
• Moc [VA] 2,5 VA
• Częstotliwość 50÷60 Hz
• Maksymalne napięcie pracy 0,66 kV AC
• Nr normy IEC 60044-1
• Prąd wtórny nominalny Is 5 A
• Napięcie przebicia izolacji 3 kV/1 min.
• Współczynnik bezpieczeństwa FS ˂ 5
• Przyłącze S1/S2 zaciski śrubowe 4 mm²
• Moment dokręcający 0,5 Nm
• Temperatura pracy -5÷40°C
• Pozycja montażu pionowa/pozioma
• Montaż tablica/szynoprzewód
• Stopień ochrony IP20
