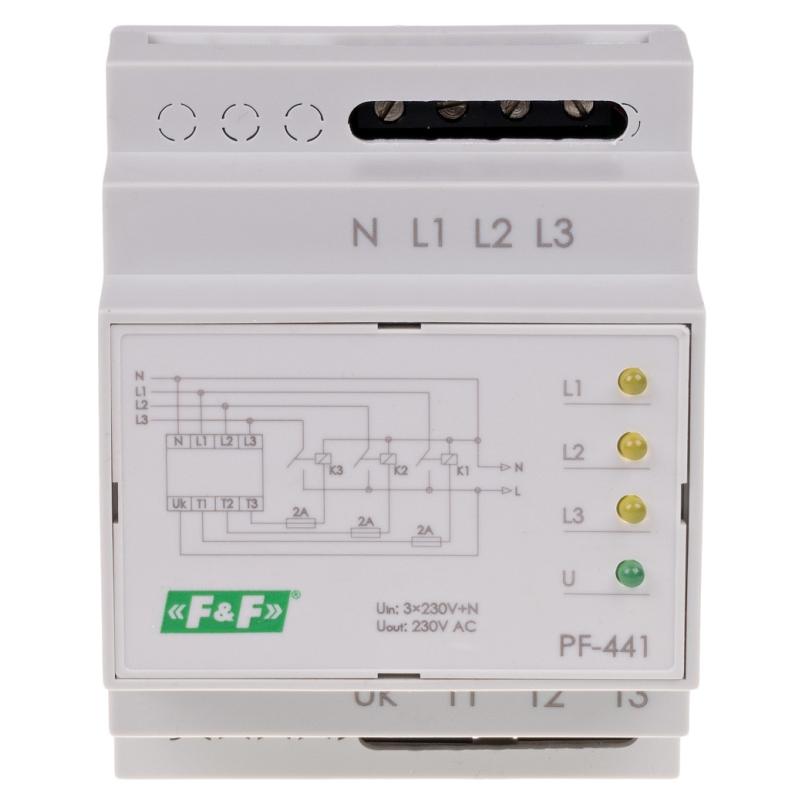

DO WSPÓŁPRACY ZE STYCZNIKAMI. Z FAZĄ PRIORYTETOWĄ. Z DOLNYM I GÓRNYM PROGIEM ZADZIAŁANIA.

Przeznaczenie:

Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub spodku jej parametrów poniżej normy.

Działanie:

Przełącznik w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16A. Dla obwodów o obciążeniu powyżej 16A wykorzystujemy układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności.

Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3×230V+N). Na wyjście przełącznika (T1, T2, T3) kierowane jest napięcie jednofazowe (230VAC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych  faz. Faza o prawidłowych parametrach kierowana jest na wyjście. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście. W przypadku braku prawidłowych parametrów napięcia w fazie L1 lub jego zaniku, układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe). W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1, układ załączy na wyjście tę fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 do 0,8sek (w tym czasie odbiorniki nie są zasilane). Wejście Uk służy do kontroli załączonych napięć. Układ pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście, co spowodować by mogło zwarcie międzyfazowe. Również w przypadku uszkodzenia stycznika (np. przerwa w obwodzie cewki, zawieszenie lub wypalenie styku roboczego) spowoduje przełączenie odbiornika na inną fazę, mimo iż w danej fazie napięcie jest prawidłowe. W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik mimo nieprawidłowego napięcia w tej fazie. Po włączeniu napięcia zasilania (przynajmniej jednej fazy) przez 2 sekundy  układ bada prawidłowość przyłączonych napięć i dopiero po tym czasie załączy fazę na wyjście. Do sygnalizacji optycznej służą diody LED: zielona - zasilanie; żółta - załączona faza na wyjściu.

Dane techniczne:

• napięcie wejściowe  3×230V+N
• napięcie wyjściowe  230V  AC
• prąd  obciążenia:  układ bezpośredniego podłączenia  <16A ;  układ ze stycznikami   do obciążalności styków styczników
• próg zadziałania:  dolny 195V;  górny 250V
• histereza 5V
• błąd pomiaru napięcia  ±1%
• czas przełączenia  0,5÷0,8sek
• sygnalizacja zasilania  LED zielona
• sygnalizacja wybranej fazy 3×LED żółta
• temperatura pracy  -25÷50ºC
• przyłącze:

1. dla punktów L1, L2, L3, N zaciski śrubowe 2,5mm²;
2. dla punktów T1, T2, T3, Uk  zaciski śrubowe 1,5mm²

• wymiary 4 moduły (70mm)
• montaż na szynie 35mm
