ZE STYKIEM 1Z POD NAPIECIEM SIECI.

Przeznaczenie:

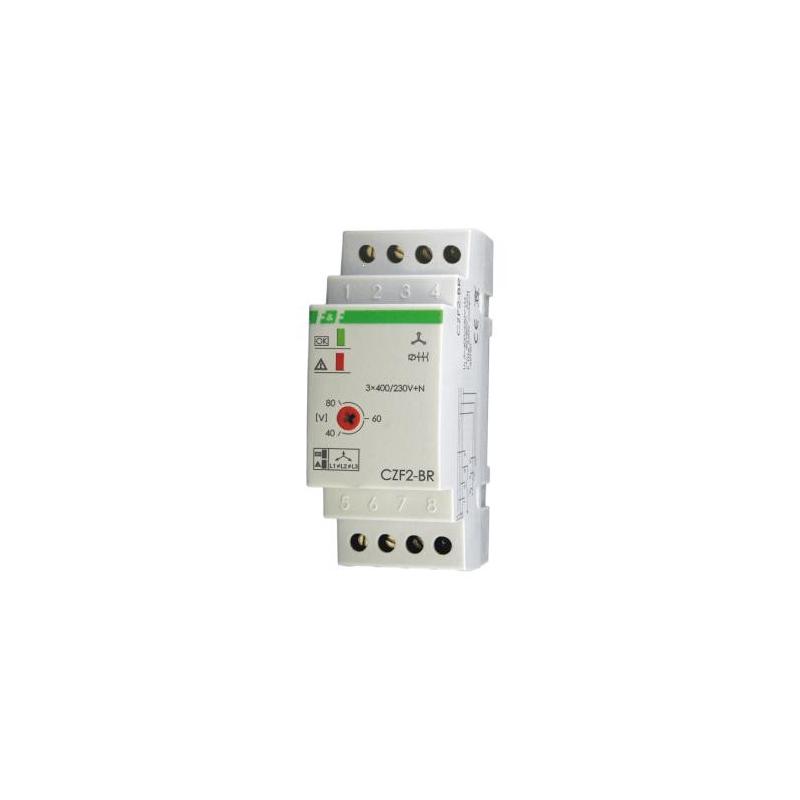

Czujnik zaniku fazy z kontrolą styków stycznika przeznaczone są do zabezpieczenia silników  elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika.

Działanie:

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne:

• zasilanie 3×400/230V+N
• styk  1Z
• prąd obciążenia
• sygnalizacja  zasilania / poprawności parametrów LED zielona
• sygnalizacja awarii stycznika LED czerwona
• asymetria napięciowa zadziałania  40÷55V~
• histereza napięciowa  5V~
• opóźnienie wyłączenia  4sek
• pobór mocy  1,6W
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 2 moduły (35mm)
• montaż dwa wkręty do podłoża
