Przeznaczenie

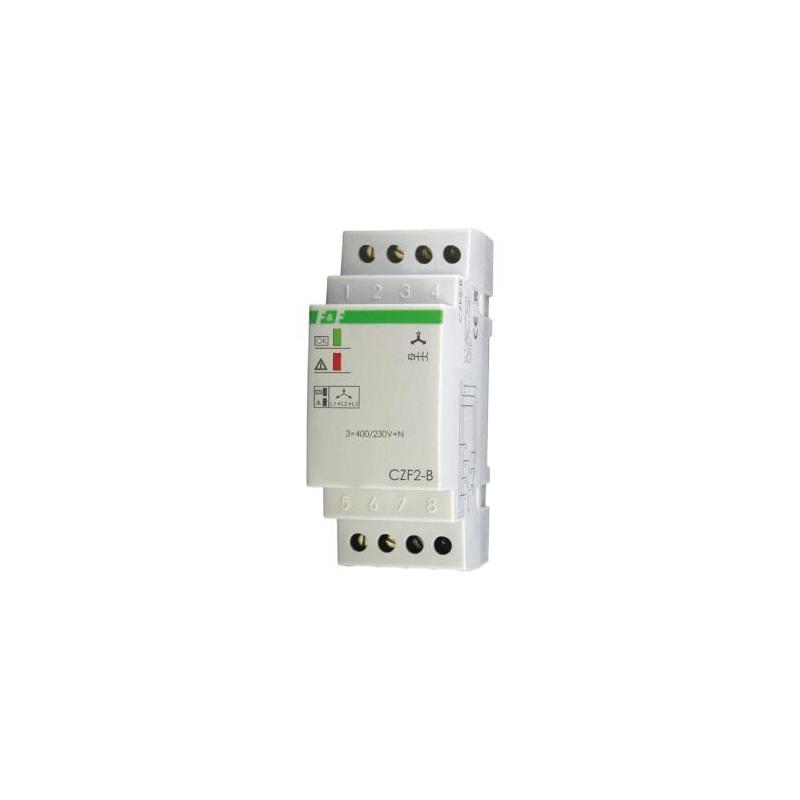

Czujnik zaniku fazy CZF 2 przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika.

Działanie

Zanik  napięcia w conajmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej 45V (tj. spadek napięcia poniżej 185V na jednej fazie) spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 3 do 5s, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne

• zasilanie ciągłe: 3×400V+N
• prąd obciążenia: <10A
• kontrola zasilania: 2xLED
• asymetria napięciowa zadziałania: 45V~
• napięcie zadziałania: 185V
• histereza napięciowa: ok. 5V~
• opóźnienie zadziałania włączenia: 3÷5s
• pobór mocy: 1,6W
• przyłącze: zaciski śrubowe 4mm²
• trwałość: 10⁵ załączeń
• temperatura pracy: -25÷50^oC
• wymiary: 70×60×25mm
• mocowanie: na szynie
