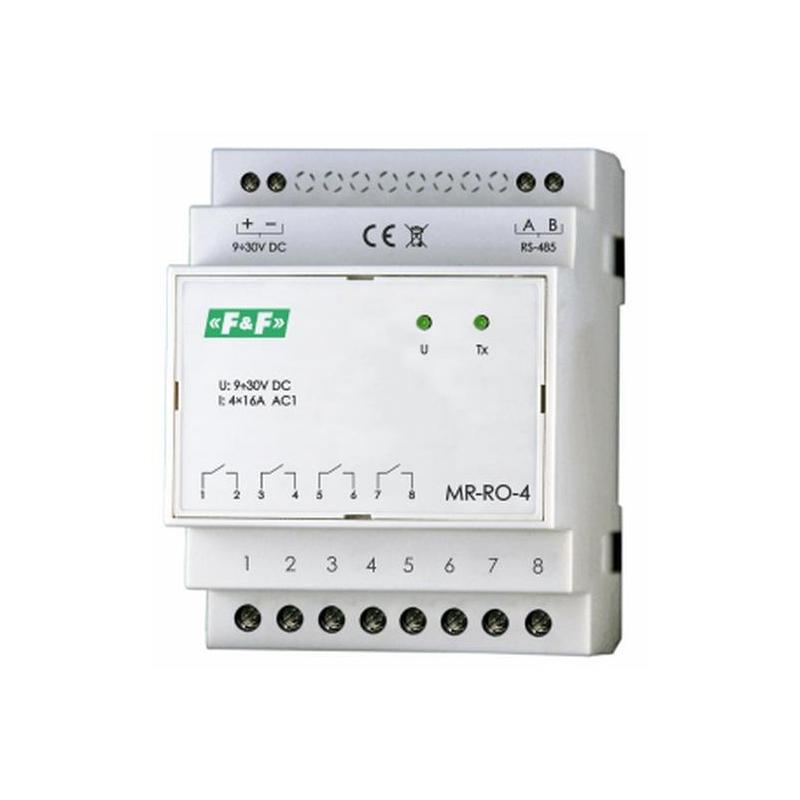

Moduł wyjść przekaźnikowych z wyjściem MODBUS RTU.

Działanie:

Moduł MR-RO-4 posiada sterowalne 4 wyjścia przekaźnikowe (styki separowane). Każde z wyjść pracuje niezależnie zgodnie z nastawionym trybem pracy i przypisanymi do niego parametrami.

Nastawę i odczyt stanu wyjść, parametry funkcji pracy oraz nastawę wszystkich parametrów komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Funkcje:

* 4 niezależne wyjścia

* sterowanie ON/OFF

* status wyjścia

* opcje sterowania czasowego:

• opóźnione załączenie
• opóźnione załączenie na zadany czas
• praca cykliczna ON/OFF
• praca cykliczna OFF/ON

* pamięć stanu po zaniku zasilania

* autostart dla funkcji czasowych

* czas ostatniego załączenia wyjścia

* liczba załączeń wyjścia

* liczba wykonanych cykli dla funkcji czasowych

Dane techniczne:

• napięcie zasilania 9÷30V DC
• wyjście: styk separowany 1Z (1NO); obciążenie AC-1 <16A; ilość 4
• port RS-485
• protokół komunikacyjny Modbus RTU
• typ pracy SLAVE
• sygnalizacja
• zasilanie LED zielona
• komunikacja LED żółta
• pobór mocy <2W
• temperatura pracy -20÷50°С
• przyłącze zaciski śrubowe 2,5mm²
• moment dokręcający 0,4Nm
• wymiary 4 moduły (90mm)
• montaż na szynie TH-35
• stopień ochrony IP20
