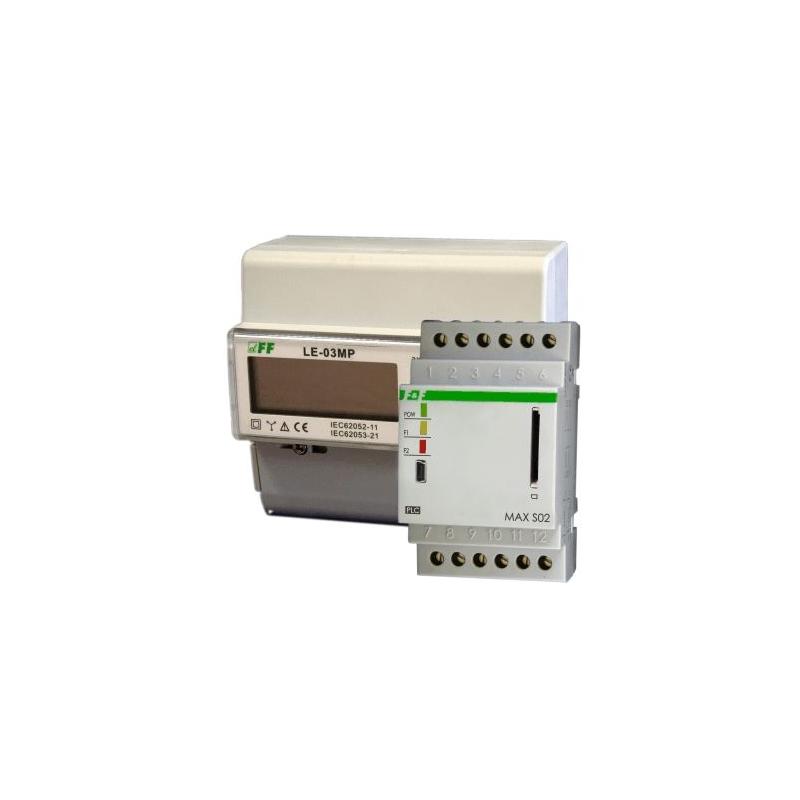

Zestaw zawiera: sterownik programowalny MAX S02, analizator LE-03MP, moduły terminacyjne LT-04 (2 szt.), karta pamięci SD 2GB], przewód komunikacyjny USB, oprogramowanie + instrukcja.

UWAGA!

Zestaw nie zawiera zasilacza 24VDC potrzebnego do zasilania sterownika.

Działanie

Sterownik i analizator komunikują się po porcie RS485 za pomocą protokołu komunikacyjnego Modbas RTU. Sterownik cyklicznie rejestruje odczytane parametry sieci i zachowuje je w wewnętrznej pamięci. Zapis z pamięci wewnętrznej jest cyklicznie przenoszony do pliku tekstowego na karcie SD.

Rejestrowane parametry:

• marker [M/L]
• data  [YYYY-MM-DD]
• czas  [ hh: mm : ss]
• napięcia trzech faz (U1, U2, U3) – jednostka: 1V; precyzja: 0 (zaokrąglenie do liczby całkowitej); zakres 0÷264V
• prądy trzech faz (I1, I2, I3) – jednostka: 1A; precyzja: 1 (do 1 miejsca po przecinku); zakres 0÷ 66A.
• moc czynna L1 (P1) – jednostka: 1kW; precyzja: 1.
• moc czynna L2 (P2) – jednostka: 1kW; precyzja: 1.
• moc czynna L3 (P3) – jednostka: 1kW; precyzja: 1.
• moc czynna układu (P) – jednostka: 1kW; precyzja: 1.
• współczynnik mocy L1 (cosφ1) – jednostka: - ; precyzja: 2.
• współczynnik mocy L2 (cosφ2) – jednostka: - ; precyzja: 2.
• współczynnik mocy L3 (cosφ3) – jednostka: - ; precyzja: 2.
• dodatnia energia czynna (+AE) – jednostka: +kWh ; precyzja: 1.
• dodatnia energia bierna (+RE) – jednostka: +kvarh ; precyzja: 1.
