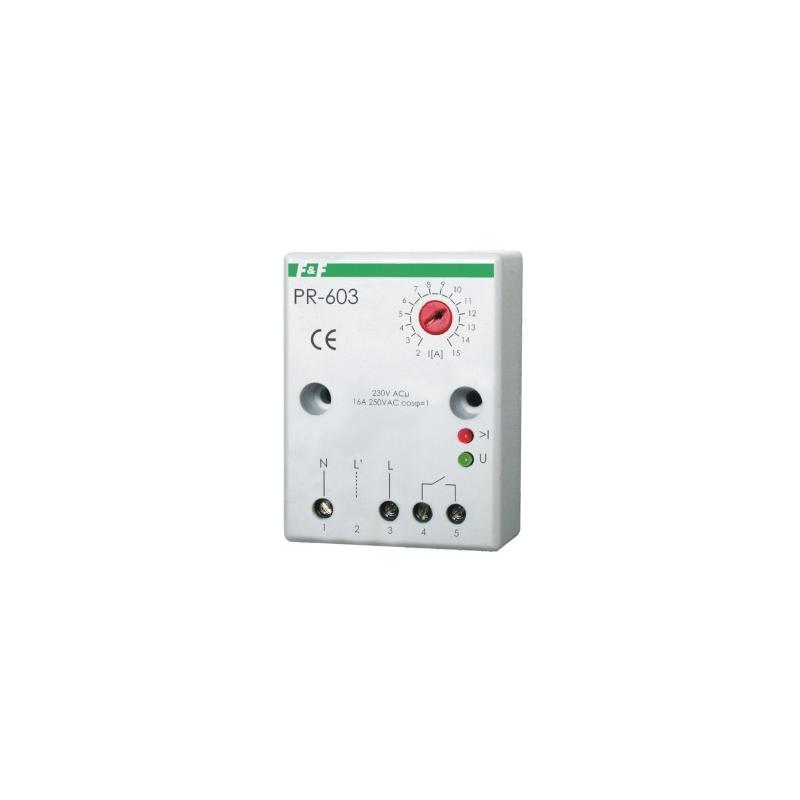

Montaż natablicowy.

Przeznaczenie:

Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Działanie:

Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.

Prąd odbiornika priorytetowego może być większy od 15A. Ograniczony jest jedynie przekrojem przewodu prądowego  odbiornika (odseparowanego od układu pomiarowego) przewleczonego  przez  kanał  przelotowy przekaźnika .

Dane techniczne:

• zasilanie 230V AC
• prąd odbiorników niepriorytetowych  <16A lub większy z zastosowaniem stycznika
• prąd odbiorników priorytetowych  ograniczony  przekrojem przewodu przewlekanego (maks. Ø=4mm)
• styk separowany  1Z
• prąd przełączenia - regulowany  2÷15A
• histereza powrotu 10%
• opóźnienie przełączenia  0,1sek
• opóźnienie powrotu  0,1sek
• pobór mocy  0,4W
• temperatura pracy  -25÷50°C
• wymiary 50×67×26mm
• przyłącze zaciski śrubowe 2,5mm²
• montaż dwa wkręty do podłoża
• kanał przelotowy:
• izolacja jedwab szklany impregnowany kałczukiem
• oporność izolacji  108Ω
• napięcie przebicia izolacji  4,3kV
• maks. temperatura pracy  180°C, klasa H
