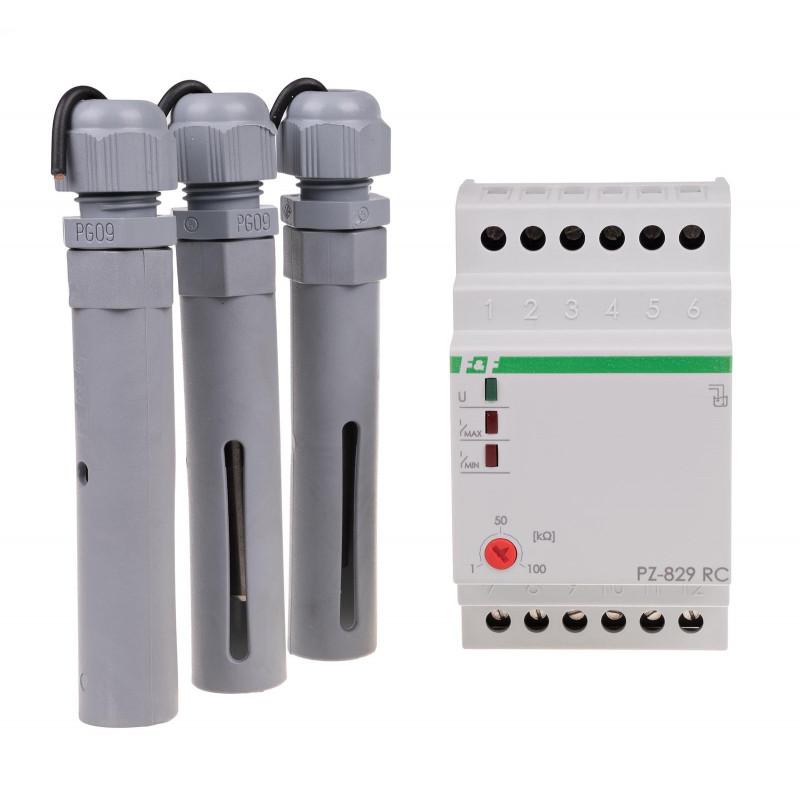

Przekaźniki PZ-829  wykrywają obecność cieczy przewodzących prąd elektryczny na  poziomach zamontowania  sond zalania. Utrzymują stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.Działanie

Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM)  styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7. Sondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm²  i  maksymalnej długości 100 m.

Uwaga!

Zaciski 4-5-6 są separowane od sieci.

Dane techniczne:

• Napięcie zasilania 230 V AC
• Element wykonawczy 2 × przekaźnik
• Maksymalny prąd obciążenia 2 × 16 A
• Konfiguracja styków 2 × NO/NC
• Separacja styku TAK
• Czułość - regulowana 1÷820 kΩ
• Współpraca z wodą deszczową TAK
• Napięcie wyjść pomiarowych 6 V
• Typ sondy zalania 3 x PZ2
• Opóźnienie przełączenia styku dla punktu MIN 1÷2 s
• Opóźnienie przełączenia styku dla punktu MAX maks. 5 s
• Zaciski sond separowane od sieci transformatorem
• Przyłącze zaciski śrubowe 4,0 mm²
• Moment dokręcający 0,5 Nm
• Pobór mocy 1,1 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary 3 moduły (52,5 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
