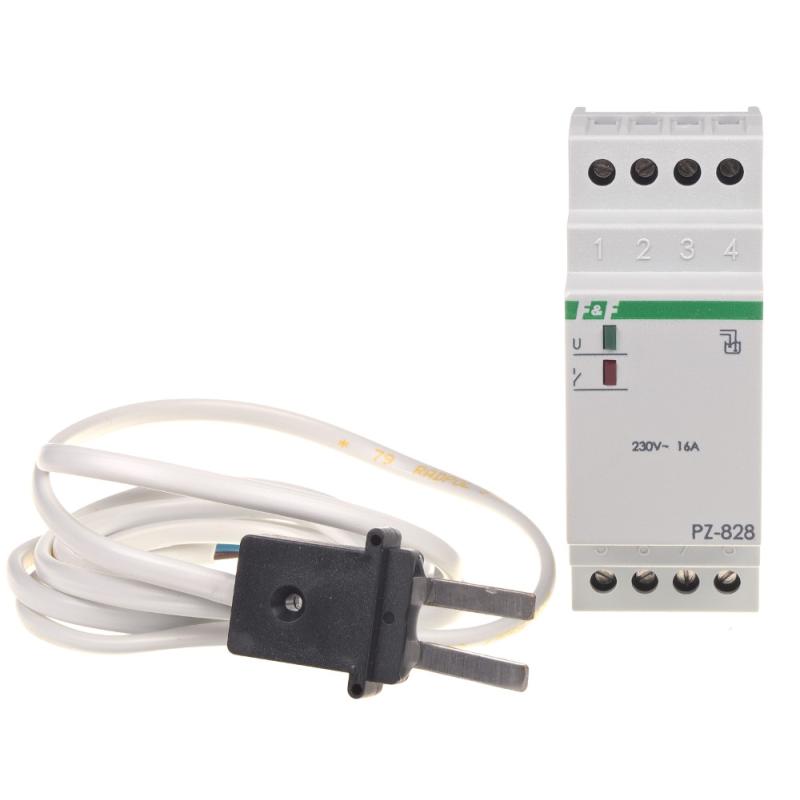

Przeznaczenie:

Przekaźniki  jednostanowe  służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowanej  sondy zalania.

Działanie:

W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni, co pozwala na szybkie wykrycie awarii i zalania pomieszczenia cieczą z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).

Przewód sondy można przedłużyć do 100m.

Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:

* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał

* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).

Zaciski 5-6 separowane od sieci.

Dane techniczne:

• zasilanie 230V AC
• prąd obciążenia
• styk separowany 1P
• czułość - regulowana  dla PZ-828 RC 1÷100kΩ
• sygnalizacja zasilania  LED zielona
• sygnalizacja stanu pracy  LED czerwona
• pobór mocy  1,1W
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 2 moduły (35mm)
• montaż  na szynie 35mm
• sonda zalania elektrodowa
• wymiary sondy / długość przewodu 30×20×5mm/1,5m
• długość / rozstaw elektrod 30mm / 5mm
• napięcie elektrod
• prąd elektrod
