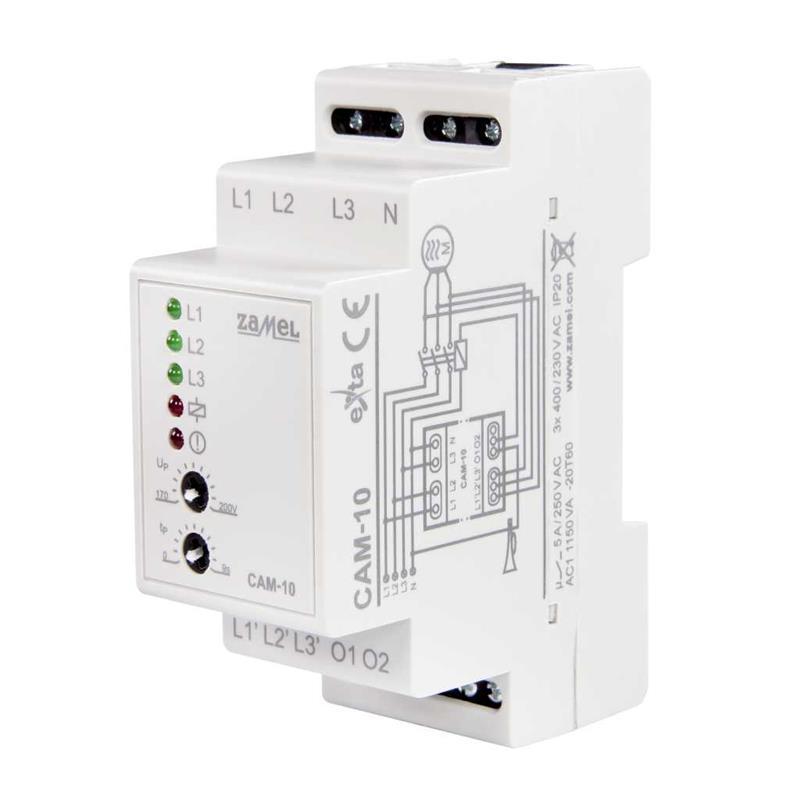

Czujnik asymetrii napięcia CAM-10 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem w wyniku zaniku napięcia fazowego lub asymetrią napięć fazowych. Urządzenie czuwa także nad poprawnym stanem styków stycznika załączającego. Wartość progowa napięcia zadziałania ustawiana jest za pomocą potencjometru UP w zakresie od około 170 V AC do około 200 V AC. Opóźnienie wyłączenia ustawia się za pomocą potencjometru TP w zakresie 0-9s. Dodatkowo układ posiada stałą histerezę napięciową na poziomie 5 V AC dzięki czemu układ jest odporny na krótkotrwałe wahania napięcia. Urządzenie posiada dodatkowe wyjście do sygnalizacji sytuacji awaryjnej (zanik napięcia fazowego lub asymetria). Układ zabezpiecza przed symetrycznym spadkiem napięcia.

CECHY FUNKCJONALNE PRODUKTU:

• zabezpieczenie przed zanikiem fazy
• kontrola stanu styków stycznika
• odporność na krótkotrwałe spadki napięcia
• kontrolka sygnalizacji napięć na poszczególnych fazach
• zabezpieczenie przed asymetrią napięcia
• regulowana wartość napięcia asymetrii (progu zadziałania)
• wyjście do sterowania stycznikiem
• kontrolka sygnalizacji włączenia oraz awarii stycznika
• zabezpieczenie przed symetrycznym spadkiem napięcia
• regulowana wartość opóźnienia wyłączenia
• dodatkowe wyjście alarmowe
