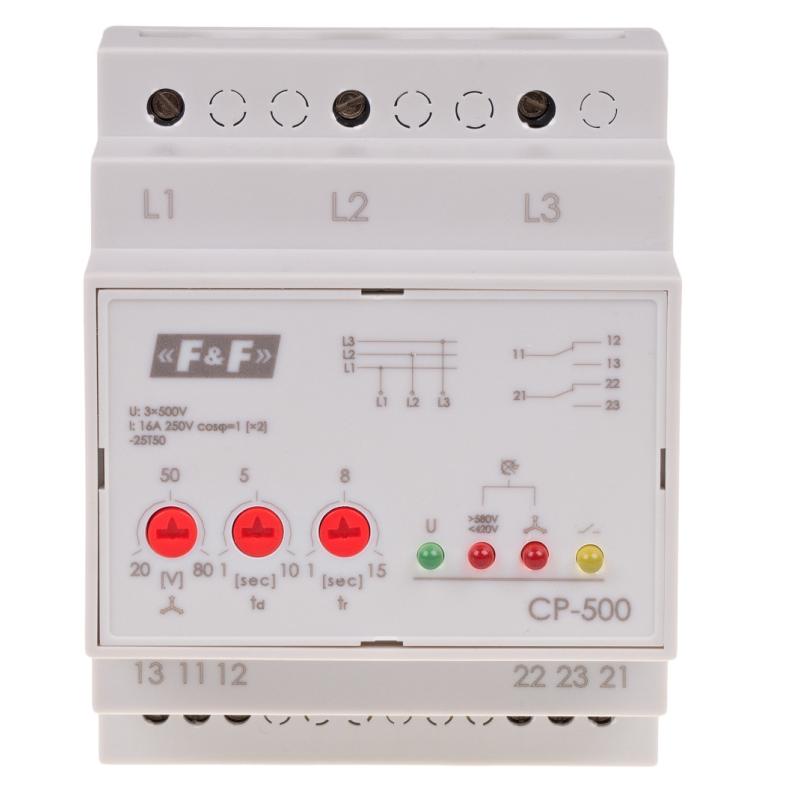

3×500V. Bez przewodu neutralnego.

Przeznaczenie:

Czujnik CP-500 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×500V w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Funkcje zabezpieczające

• przed zanikiem fazy
• przed spadkiem napięcia fazy poniżej 240V
• przed zmianą kolejności faz
• przed asymetrią faz
• przed symetrycznym wzrostem napięcia powyżej 580V
• przed symetrycznym spadkiem napięcia poniżej 420V

Działanie:

Przy prawidłowych napięciach sieci styki zostają zamknięte. Wystąpienie jakiejkolwiek anomalii w czasie dłuższym niż ustawiony powoduje zadziałanie zabezpieczenia - otwarcie styków czujnika. Zamkniecie styków nastąpi automatycznie z opóźnieniem czasowym  po powrocie prawidłowych parametrów sieci.

Dane techniczne:

• zasilanie 3×500V
• prąd obciążenia 3×(<8A)
• styk separowany 2P
• sygnalizacja zasilania zielona
• sygnalizacja faz 4×LED żółta
• próg napięciowy zadziałania 150÷210V
• górny UP 230÷260V
• histereza napięciowa powrotu: górny 580V/0,5sek; dolny 420V/5sek
• pobór mocy 0,7W
• czas powrotu regulowany 1÷15sek
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe  2,5mm²
• wymiary 4 moduły (70mm)
• montaż na szynie 35mm
