PODNAPIĘCIOWY. Styk 3×1R.

Przeznaczenie:

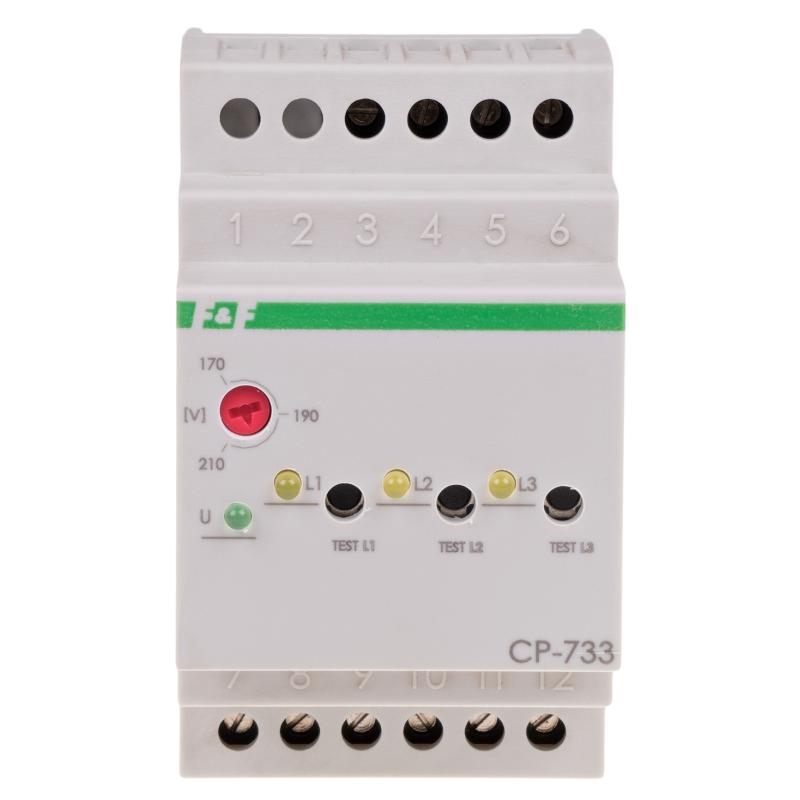

Przekaźnik napięciowy CP-733 służy do kontroli napięcia sieci trójfazowej  i zabezpieczenia  odbiornika jednofazowego przed skutkami spadku  napięcia  poniżej ustawionej wartości.

Działanie:

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci  sygnalizowane są świeceniem diody LED żółtej L1, L2  i L3 w obwodzie każdej fazy (otwarte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania   spowoduje załączenie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Rozłączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu  (ti. o wartość histerezy napięciowej).

TEST   (symulacja zadziałania)

Naciskając przycisk  chwilowy TEST w obwodzie danej fazy powodujemy załączenie styku odpowiadającemu tej fazie na czas trzymania przycisku.

Dane techniczne:

• zasilanie 3×(50÷450V)+N
• prąd obciążenia 3×(<8A)
• styk 3×separowany 1R
• sygnalizacja zasilania LED zielona
• sygnalizacja faz 3×LED żółta
• próg napięciowy zadziałania - regulowany 170÷210V
• histereza napięciowa powrotu 5V
• czas zadziałania 0,5sek
• czas powrotu 1,5sek
• pobór mocy 0,8W
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe  2,5mm²
• wymiary 3 moduły (52,5mm)
• montaż na szynie 35mm
