Opis
Z BLOKADĄ CZASOWĄ.
Przeznaczenie:

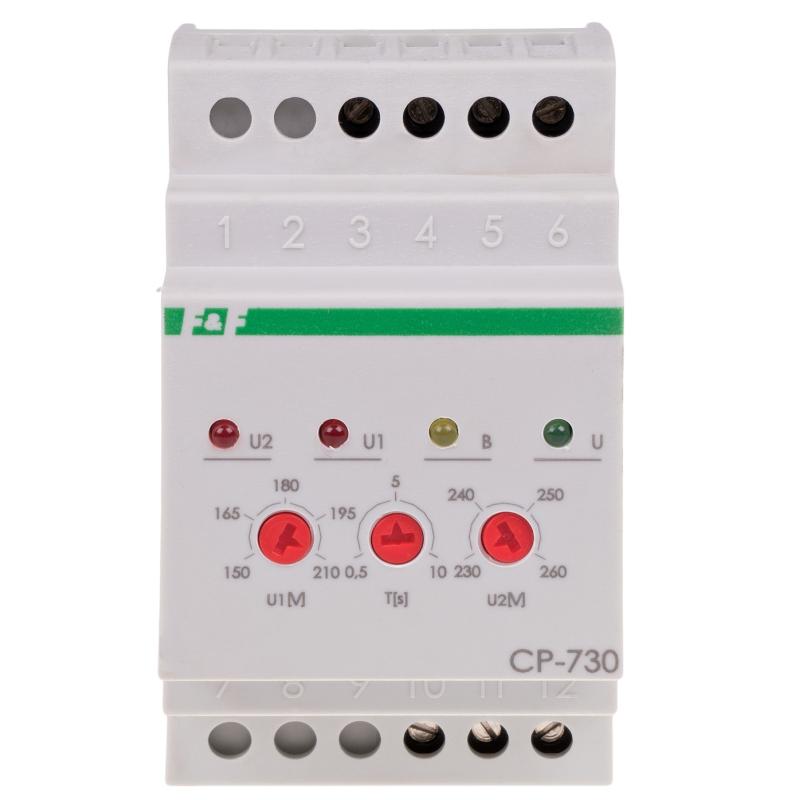

Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Działanie:
Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED zielonej (pozycja styku 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 11-10). Spadek napięcia na jednej fazie poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.
Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania lub odłączenia -zera- nie spowoduje to zniszczenia (-spalenia-) przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.
Dane techniczne:
- zasilanie 3×(50÷450V)+N
- prąd obciążenia <10A
- styk separowany 1P
- sygnalizacja zasilania LED zielona
- sygnalizacja przekroczenia progów napieciowych 2×LED czerwona
- sygnalizacja blokady LED żółta
- próg napięciowy zadziałania: dolny U1 150÷210V; górny U2 230÷260V
- histereza napięciowa powrotu: dla progu U1 5V; dla progu U2 5V
- czas zadziałania: dla progu U1 1,5sek; dla progu U2 0,1sek
- czas powrotu: dla progu U1 1,5sek; dla progu U2 1,5sek
- pobór mocy 0,8W
- temperatura pracy -25÷50°C
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 3 moduły (52,5mm)
- montaż na szynie 35mm
