BEZ BLOKADY CZASOWEJ.

Przeznaczenie:

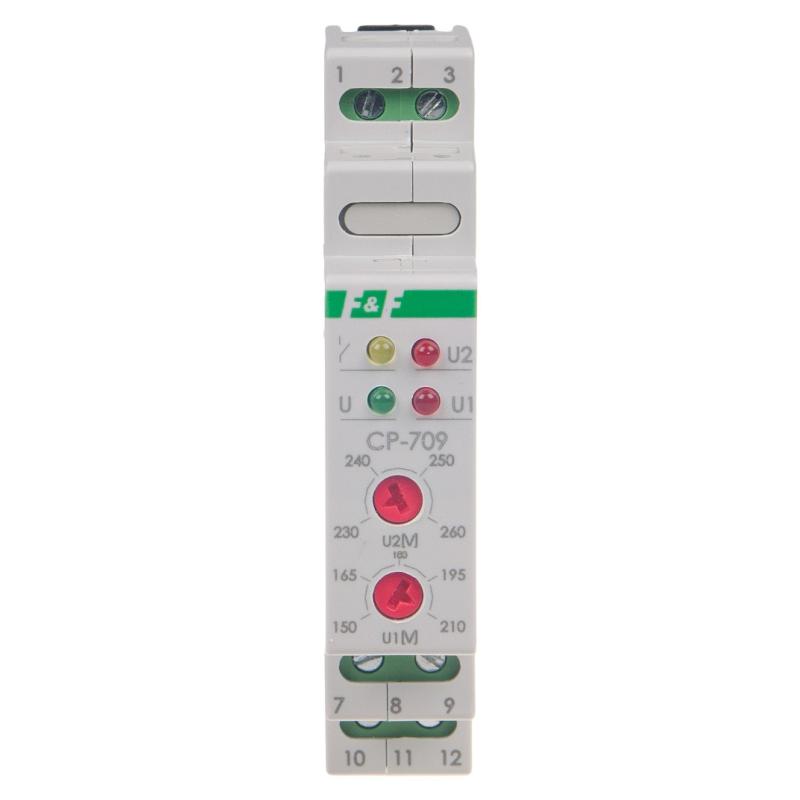

Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej  i zabezpieczenia  odbiornika jednofazowego przed skutkami wzrostu lub spadku  napięcia  poza ustawione wartości.

Działanie:

Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane  jest świeceniem LED zielonej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12).  Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.

Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania nie spowoduje to zniszczenia (-spalenia-) przekaźnika.

Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 7-12). Zapobiega to zbyt częstemu, cyklicznemu  włączaniu i wyłączaniu podłączonego odbiornika.  Stan blokady sygnalizowany jest świeceniem LED żółtej.

Dane techniczne:

• zasilanie 50÷450V AC
• prąd obciążenia <16A
• styk separowany 1P
• sygnalizacja zasilania LED: zielona
• sygnalizacja przekroczenia progów napieciowych: 2×LED czerwona
• sygnalizacja blokady LED żółta
• próg napięciowy zadziałania: dolny U1 150÷210V;  górny U2 230÷260V
• histereza napięciowa powrotu:dla progu U1 5V;  dla progu U2 5V
• czas zadziałania:  dla progu U1 1,5sek; dla progu U2 0,1sek
• czas powrotu:  dla progu U1 1,5sek; dla progu U2 1,5sek
• pobór mocy 0,8W
• temperatura pracy -25÷50°C
• przyłącze zaciski śrubowe  2,5mm²
• wymiary 1 moduł (18mm)
• montaż na szynie 35mm
