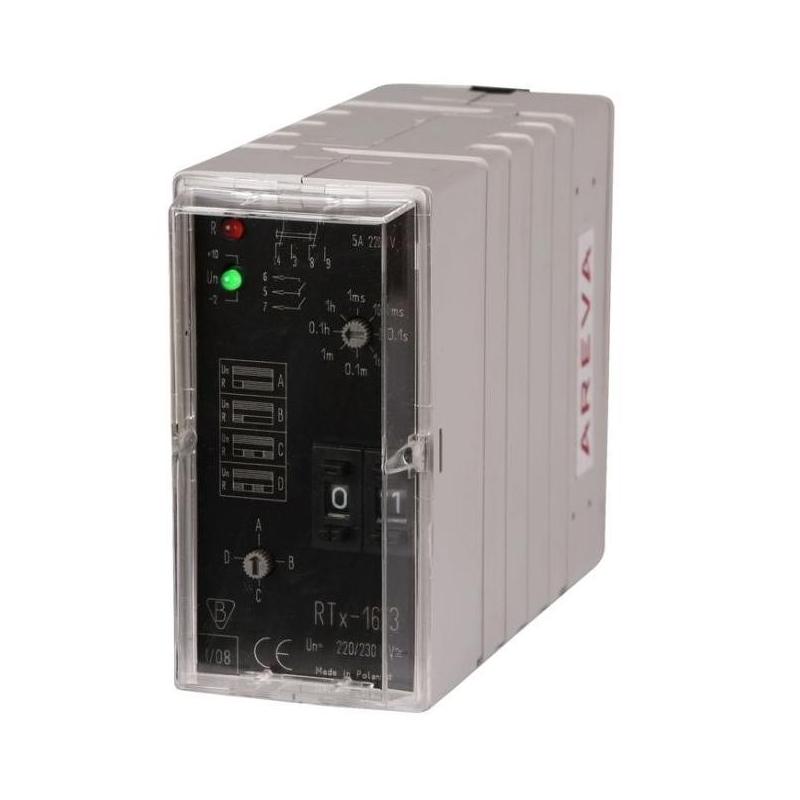

Przekaźnik czasowy wielofunkcyjny:

• (A) opóźnione załączanie
• (B) załączanie na nastawiony czas
• (C) praca cykliczna (start od opóźnionego załączenia)
• (D) praca cykliczna (start od załączenia na nastawiony czas)

  Wejścia sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu poprzez zestyk zewnętrzny lub transoptor

  Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,001s do 99h)

  Cyfrowa nastawa czasu

  Możliwość zabezpieczenia nastaw przed przypadkowymi zmianami, za pomocą plombowanej pokrywy

  Mocowane w gniazdach 11-biegunowych z zaciskami śrubowymi lub końcówkami do lutowania

  Dioda LED sygnalizująca obecność napięcia zasilania(Un)

  Dioda LED sygnalizująca stan przekaźnika wykonawczego (R)

  Zabezpieczenie przed wysuwaniem się przekaźnika z gniazda za pomocą zatrzasków w tylnej części obudowy

  Akcesoria do montażu zatablicowego

  Dane Techniczne

  Napięcie zasilania Un: 230V

  Dopuszczalne zmiany napięcia zasilania: (0,8-1,1)Un

  Częstotliwość: 50/60Hz

  Pobór mocy: < 2VA

  Zakres czasowy: 0,001s--99h w ośmiu podzakresach:

  0,001-0,099s; 0,01-0,99s; 0,1-9,9s; 1-99s; 0,1-99min; 1-99min; 0,1-9,9h; 1-99h

  Uwaga: Dokładność nastawy i rozrzut dla zakresów (0,001-0,099)s i (0,01-0,99)s są większe niż podano poniżej, zaleca się nastawianie doświadczalne

  Czas regeneracji: ≤ 0,1s

  Zdolność łączeniowa:

• załączanie oraz trwale 5A
• wyłączanie

  5A (220V AC, cos j ≥ 0,4)

  0,1A (220V DC, L/R=40ms)

  Trwałość łączeniowa: 105

  Rozrzut: 0,6%+4ms

  Dokładność nastawy: ± 2,5% +30ms końcowej wartości zakresu

  Temperatura pracy: (-10...+55)°C

  Montaż: gniazda G11B, GS11B
